路線の横断方向上の点を測設する
2024年10月22日更新
設置する座標点を選択します
1 ホーム画面の［測設］をタップします。
2 ［横断変化点］をタップします。
3 利用する線形、構築形状など条件を設定します。
施工範囲を指定する場合は、線形の開始点・終了点を指定することで、指定範囲外の測点を省くことができます。
4 ［測設］をタップします。
5 断面を選択します。
6 ［座標］をタップして、設置する座標点（横断変化点）をタップします。
プリズムをロックします（自動追尾の場合）
1 ［リモコン］をタップします。
2 リモコンで器械をプリズムの方向に向けてから［サーチ］をタップします。
3 プリズムがロックされると「サーチ完了」と表示されます。
［閉じる］をタップします。
4 プリズムがロックされ追尾中の場合は、自動追尾のアイコンに「〇」が表示されます。
プリズムを誘導して杭打ちします

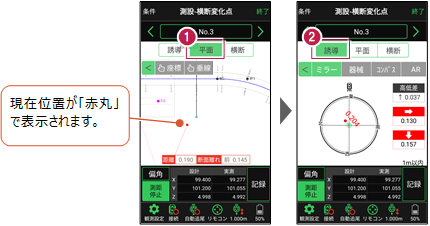

1 ［平面］で現在位置を確認しながら、設置位置の近くまで移動します。
2 設置位置の近くまで移動したら［誘導］をタップします。
自動視準の場合は
［リモコン］で器械をプリズムに向けてから［サーチ］し、［測距］します。
横断でも現在位置を確認可能です
［横断］で現在位置を確認できます。
3 画面に従い、誘導して杭打ちします。
4 杭打ちした座標点を記録する場合は、［記録］をタップします。
5 ［点名］を入力し、［OK］をタップします。
誘導画面の表示について
プリズムと設置位置まで距離によって、誘導画面は以下のように切り替わります。
誘導画面の向き（上方向）は、切り替え可能です。
CIMPHONY Plusに座標を自動送信する
クラウドサービス「CIMPHONY Plus」との連携中は、［記録］時に「接続先の現場」に座標を自動送信します。
連携方法については「遠隔検査」の「CIMPHONY Plusと連携する」を参照してください。
器械が「自動追尾」または「自動視準」の場合は、設置位置に器械を偏角できます
設置位置を指定した後［偏角］をタップすると、計測点方向に器械が自動回転します。
器械が「手動」の場合は、設置位置までの「水平角」と「水平距離」を確認できます
設置位置を指定した後［距離角度］をタップすると、設置位置までの「水平角」と「水平距離」が表示されます。
［垂線］モードとは
［平面］にて、座標点あるいは図面上の点から線形までの垂線の足を目標点としてセットすることができます。
「GNSS振向」で器械を携帯端末の方向へ向けることができます
ワンマンで観測する場合、リモコン画面の「GNSS振向」をタップすると、携帯端末のGPSを使用して自分の方向に器械を振り向かせることができます。
振り向き後は「サーチ」してプリズムをロックしてください。
※ モーター搭載機（TSの接続方法が「自動視準」または「自動追尾」）のみの機能です。
※ ホーム画面の［メニュー］－［座標系 設定］で座標系が設定されている必要があります。
※ 器械設置時は「GNSS振向」は使用できません。
※ 衛星の状況などにより、振り向きの精度が悪い場合があります。
