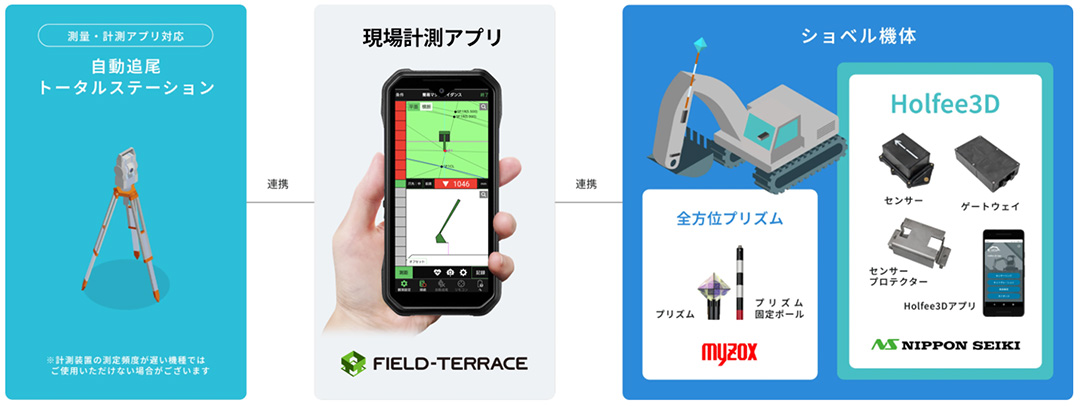

アプリ上で図面の閲覧が可能で、背景に図面を表示しながら、現場での位置出しも可能。目標点までの距離感がつかみやすい表示で誘導し、ワンマンでスピーディーな測設を実現します。
基本機能StdPro
CAD図面を背景に測設
手間なく観測&図面化
線形の横断方向へ誘導しながら横断観測が行えます。観測データは「EX-TREND武蔵」へ連携することで、図面や帳票作成が可能です。図面照査に不可欠な現場の図面化、帳票化を、スピーディーに行えます。
丁張設置
3次元設計データを利用し、丁張設置が可能。管理断面だけでなく、必要な分を必要な箇所にワンマンで設置できます。丁張設置に必要な情報は常に画面に表示されるので、わかりやすく効率的な作業を実現します。
点検・検査
3次元設計データを用いて、施工プロセスの確認や最終形状の検査が可能。任意の位置で設計と現況の状況比較ができ、施工管理業務の効率化はもちろん、検査時の出来形確認にも活用できます。トータルステーションだけでなく、スマホ端末の位置情報を利用することで、日々変化する工事進捗状態の把握が可能です。
線形入力
アプリ上で2点指定して、簡易的な線形入力(2点指定の直線または単曲線)が可能です。構造物モデルに対しラインを生成することで、線形に対する構造物の断面が抽出可能になり、様々な計測にご利用いただけます。
任意位置への測点追加
追加距離を計算できない場合においても図面の変化点や座標をタップして測点を追加できます。既設構造物の位置に“巾杭が設置できるか”、また“境界を侵していないか”など即座に確認が可能です。
施工管理業務のクラウド化による生産性向上
「CIMPHONY Plus」、「EX-TREND武蔵」との連携を強化し施工管理業務のクラウド化による生産性向上を図ります。福井コンピュータ製品で従来から作成・管理されていたデータに加え、汎用ファイル(座標:SIMA/CSV、図面:DWG/DXF、基本設計データXML/Land XML)をクラウド上で共有することで、さらなる業務効率化をご提案します。

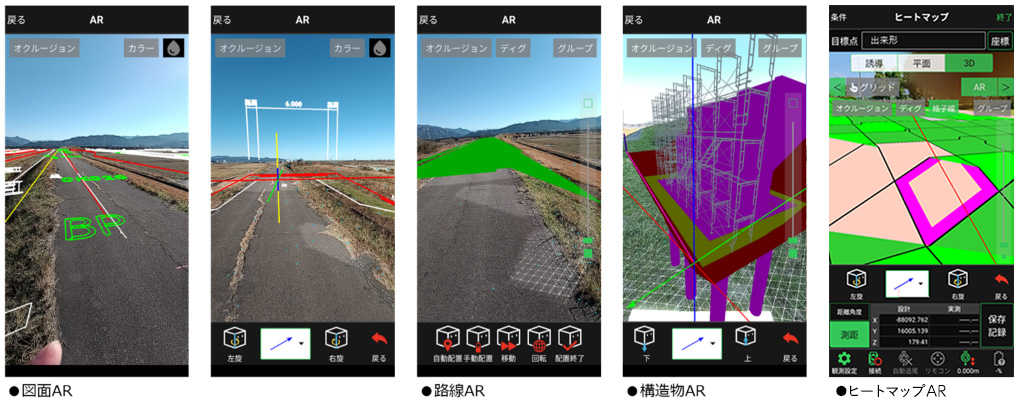

3Dモデル活用Pro
TS出来形対応
国土交通省が中小の建設会社への普及促進を図る“簡易型ICT活用工事”に活用できるよう、「3次元計測技術を用いた出来形計測要(案)」に沿った出来形計測に対応することができます。
構造物モデル計測
当社のBIM/CIMコミュニケーションシステム「TREND-CORE」や、土木施工管理システム「EX-TREND武蔵」で作成した3Dの構造物モデルを取込み、構造物の位置確認や出来形計測などが可能です。
現場打ちコンクリート構造物の形状変化位置の確認や、出来形計測などに利用することで、BIM/CIM発注工事における現場計測作業を効率化します。
TINを活用した計測
●線形あり
TIN(不整三角網)を利用した計測に対応し、3次元設計データの情報を幅広く活用することが可能です。中心線形で設計面から横断形状を抽出し、「点検・検査」機能や「丁張」機能で利用が可能です。
●線形なし
ミラー位置と設計面との標高差を表示して、「点検・検査」機能で、施工進捗を確認できます。土地造成工事などの線形を伴わない場合に、ミラー位置で設計面に投影した位置との差分を見ることができ、どこでも標高確認が可能となります。
簡易TIN作成
FIELD-TERRACE上で座標をつないで簡易TINを作成したり稜線入替や削除も行えます。エッジ表示やワイヤーフレーム表示でTIN形状を明瞭に表示でき、TINの合計面積も表示可能です。またTIN頂点の高さ変更も行うことができ、TIN形状を編集して設計面の微調整が行えます。 事務所外でも作業が進められ手間取りません。
現場端末とのクラウド連携による遠隔立会い検査支援

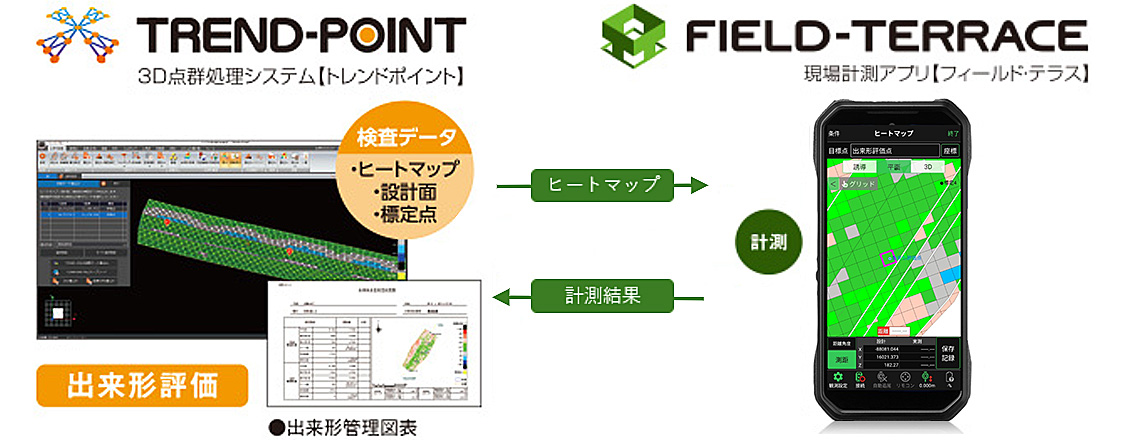

現場計測アプリ【FIELD-TERRACE】とデータ共有クラウドサービス「CIMPHONY Plus」との双方向通信によるクラウド連携を実現。3D点群処理システム「TREND-POINT」で出力した出来形評価結果(ヒートマップ)を「CIMPHONY Plus」に展開し、現場と事務所など遠隔地からの検査指示および計測結果のリアルタイム連携を実現。立会い検査の効率化を支援します。
また、計測値の「記録」を実行する度に、クラウド上にリアルタイムで計測データを送信し「見える化」します。※遠隔立会い検査の利用には、【FIELD-TERRACE】・【CIMPHONY Plus】 Professionalプランのご契約と、映像・音声配信システムが必要です。
