文化財調査で広がる点群データ活用
文化財調査では、遺跡や古墳、城跡などの形状や位置関係を正確に記録し、後世へ残していくことが重要です。
一方で、文化財の調査には、発掘、測量、遺物整理、図面作成、保存処理など多くの専門作業が伴います。山中や森林内にある遺跡、埋め戻される発掘現場などでは、現地での確認や記録に時間と手間がかかるケースも少なくありません。
こうした文化財調査の現場で活用が進んでいるのが、点群データやレーザー計測による3D計測技術です。
点群データを活用することで、地形や遺構の形状を3次元的に把握でき、調査の効率化や記録精度の向上につながります。
1.文化財調査で求められる正確な記録
文化財調査では、遺跡や古墳などの位置、形状、地形との関係を正確に記録することが求められます。
文化財は、一度発掘や調査が行われると、現場の状況が変化する場合があります。特に発掘調査では、掘り進めながら記録を残すため、調査時点の状態をどのように保存するかが重要になります。
従来は、図面や写真による記録が中心でした。現在でも、水糸を張り、鉛筆と方眼紙で図面を作成するような手法は、長期保存の信頼性という観点から重要な役割を持っています。
一方で、調査対象が広範囲にわたる場合や、山中・森林内など現地確認が難しい場所では、従来手法だけでは多くの時間と労力が必要になります。
そこで、航空レーザー測量、UAVレーザー、地上型レーザー、LiDAR SLAMなどを組み合わせ、文化財調査に3D計測を取り入れる動きが広がっています。
2.点群データで遺跡や古墳の形状を立体的に把握する

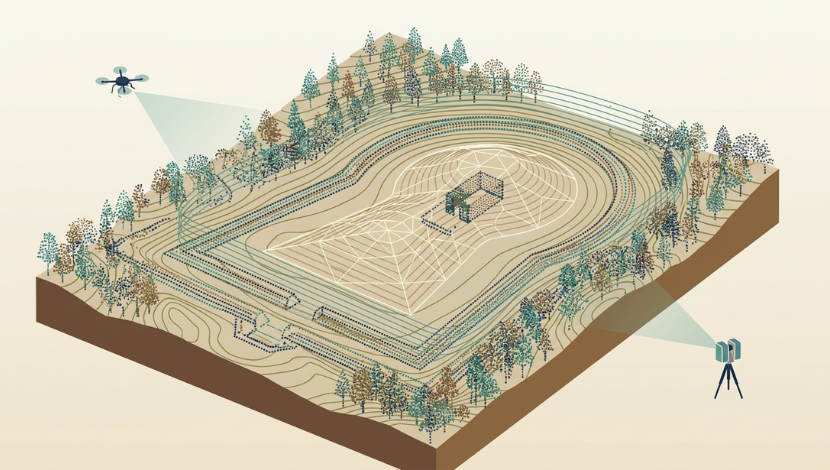

点群データとは、レーザー計測などによって取得した多数の点の集合体です。各点には位置情報が含まれており、地形や構造物の形状を3次元的に表現できます。
文化財調査で点群データを活用すると、以下のような確認が可能になります。
- 遺跡周辺の地形把握
- 等高線図や立体地図の作成
- 土塁や古墳の形状確認
- 調査対象範囲の絞り込み
- 発掘時の状況記録
- 出土遺物の位置や形状の確認
例えば、森林内にある遺跡では、現地を歩いて地形の特徴を把握するだけでも時間がかかります。しかし点群データを使えば、机上で地形を確認し、調査すべき箇所を事前に絞り込むことができます。
また、古い測量図しか残っていない遺跡でも、最新の点群データを活用することで、過去の調査成果を再検証しやすくなります。
文化財調査における点群活用は、単に新しい図面を作るための技術ではありません。
これまで見えにくかった地形や遺構の特徴を、より立体的に読み解くための手段といえます。
3. 株式会社イビソク様（岐阜県）の事例：遺跡・古墳調査における3D計測活用
文化財コンサルタント業務を手がける株式会社イビソク様（岐阜県）では、文化財の調査・保存・活用を支援する業務の中で、点群データや3D計測技術を活用されています。
同社では、航空レーザー測量で取得された点群データを活用し、等高線図や立体地図を作成することで、遺跡周辺の地形を詳しく分析する取り組みを行っています。
例えば、岐阜県関ケ原町の「不破関」の調査では、50年前の測量図しか残っていなかったことから、点群データを用いて地形測量図を作成。これにより、土塁の形状や地形の違いなど、従来の図面だけでは分かりづらかった特徴を確認しやすくなりました。
また、古墳調査でも点群データが活用されています。岐阜県垂井町の大滝西山古墳では、航空レーザーだけでは十分なデータが得られなかったため、UAVレーザーとLiDAR SLAMを併用。その結果、これまで直径約10mの円墳と考えられていた古墳が、全長約80mの前方後円墳であることが分かりました。
このように、複数の計測技術を組み合わせることで、遺跡や古墳の形状をより正確に把握し、調査対象を効率的に絞り込むことができます。
実際の文化財調査における点群活用の詳しい取り組みは、以下の事例ページ・取材動画でも紹介しています。
▶ 事例ページはこちら
【株式会社イビソク｜TREND-POINT導入事例｜CONST-MAG｜福井コンピュータ コンストマグ】
▶ 取材動画はこちら
4. 点群データは文化財を後世に伝える記録資産になる
点群データは、遺跡や古墳の地形把握だけでなく、発掘調査の記録にも活用できます。
発掘調査では、土の中に埋まっている遺構や遺物を確認しながら、位置や状態を記録していきます。従来は、出土遺物の位置をトータルステーションで一点ずつ測量する方法が一般的でした。
点群データを取得しておけば、後から机上で座標を抽出できるため、現場作業の効率化につながります。また、調査時の状況を3Dデータとして残せるため、埋め戻された後でも当時の状態を確認しやすくなります。
さらに、遺物そのものの記録では、3次元メッシュを作成し、形状の保存や分析に活用することもできます。
ただし、文化財調査では、デジタルデータだけで完結するわけではありません。長期保存の観点から、紙の図面や写真などのアナログ記録も引き続き重要です。
そのため、点群データや3Dモデルは、従来の記録手法を置き換えるものではなく、調査精度や共有性を高めるための補完的な技術として活用していくことが現実的です。
文化財調査では、現地で確認した情報を正確に記録し、研究者や自治体、地域の関係者と共有することが重要です。点群データや3D計測技術は、遺跡や古墳の姿をより正確に記録し、後世へ伝えていくための手段として、今後さらに活用が広がっていくでしょう。
今後のシリーズについて
本シリーズでは、「点群データ活用の広がり｜現場事例紹介シリーズ」として、さまざまな現場で進む点群データの活用事例を紹介していきます。
点群データは、現地の形状を3次元で記録できるだけでなく、調査・点検結果の整理、関係者間の情報共有、後工程での活用にも役立ちます。今後も、実際の事例をもとに、点群データが現場でどのように活用されているのかを解説していきます。
次回は、橋梁点検・補修設計における点群データ活用を取り上げます。
橋梁メンテナンスでは、損傷状況の記録や補修範囲の検討、点検調書の作成など、正確な現況把握が求められます。次回の記事では、「橋梁点検・補修設計に点群を試行活用」した事例をもとに、インフラ維持管理における点群データ活用の可能性をご紹介します。
