路線の「測点」を利用した点を測設する
2024年7月16日公開
路線の「測点+単距離」または「追加距離」、「幅（オフセット）」を指定し、誘導と杭打ちをおこないます。
設置する座標点を選択します
1 ホーム画面の［測設］をタップします。
2 測設画面の［測設］の［路線（測点）］をタップします。
3 ［測点］をタップします。
4 ［測点］+［単距離］または［追加距離］、［オフセット］を入力して、測設位置を指定します。
5 ［OK］をタップします。
6 設置する座標点をタップします。
プリズムをロックします（自動追尾の場合）

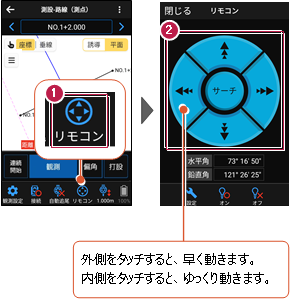

1 ［リモコン］をタップします。
2 リモコンで器械をプリズムの方向に向けてから［サーチ］をタップします。

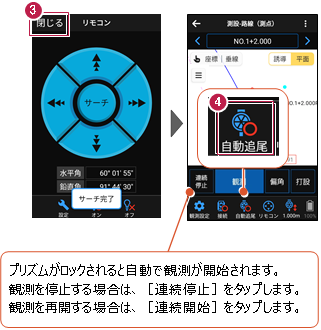

3 プリズムがロックされると「サーチ完了」と表示されます。
［閉じる］をタップします。
4 プリズムがロックされ追尾中の場合は、自動追尾のアイコンに「〇」が表示されます。
プリズムを誘導して杭打ちします

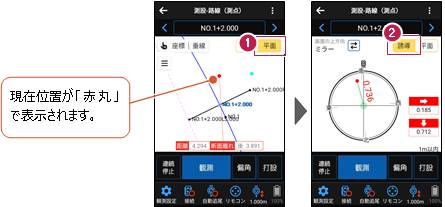

1 ［平面］で現在位置を確認しながら、設置位置の近くまで移動します。
2 設置位置の近くまで移動したら［誘導］をタップします。
自動視準の場合は
［リモコン］で器械をプリズム方向に向けてから［観測］をタップすると、自動視準して測定します。
3 画面に従い、誘導して杭打ちします。
4 杭打ちした座標点を記録する場合は、［打設］をタップします。
5 ［点名］を入力し、［OK］をタップします。
誘導画面の表示について
プリズム（ミラー）と設置位置まで距離によって、誘導画面は以下のように切り替わります。
誘導画面の向き（上方向）は、切り替え可能です。
器械が「自動追尾」または「自動視準」の場合は、設置位置に器械を偏角できます
設置位置を指定した後［偏角］をタップすると、計測点方向に器械が自動回転します。
器械が「手動」の場合は、設置位置までの「水平角」と「水平距離」を確認できます
設置位置を指定した後［距離角度］をタップすると、設置位置までの「水平角」と「水平距離」が表示されます。
