CAD図面上の点を測設する
2024年10月22日更新
設置する座標点を選択します
1 ホーム画面の［測設］をタップします。
2 ［座標］をタップします。
3 ［図面］をタップして、設置する端点・交点をタップします。
プリズムをロックします（自動追尾の場合）
1 ［リモコン］をタップします。
2 リモコンで器械をプリズムの方向に向けてから［サーチ］をタップします。
3 プリズムがロックされると「サーチ完了」と表示されます。
［閉じる］をタップします。
4 プリズムがロックされ追尾中の場合は、自動追尾のアイコンに「〇」が表示されます。
プリズムを誘導して杭打ちします

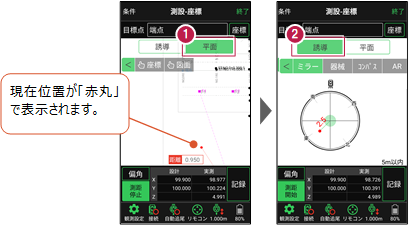

1 ［平面］で現在位置を確認しながら、設置位置の近くまで移動します。
2 設置位置の近くまで移動したら［誘導］をタップします。
3 画面に従い、誘導して杭打ちします。
4 杭打ちした座標点を記録する場合は、［記録］をタップします。
5 ［点名］を入力し、［OK］をタップします。
自動視準の場合は
［リモコン］で器械をプリズムに向けてから［サーチ］し、［測距］します。
CIMPHONY Plusに座標を自動送信する
クラウドサービス「CIMPHONY Plus」との連携中は、［記録］時に「接続先の現場」に座標を自動送信します。
連携方法については「遠隔検査」の「CIMPHONY Plusと連携する」を参照してください。
器械が「自動追尾」または「自動視準」の場合は、設置位置に器械を偏角できます
設置位置を指定した後［偏角］をタップすると、計測点方向に器械が自動回転します。
器械が「手動」の場合は、設置位置までの「水平角」と「水平距離」を確認できます
設置位置を指定した後［距離角度］をタップすると、設置位置までの「水平角」と「水平距離」が表示されます。
「GNSS振向」で器械を携帯端末の方向へ向けることができます
ワンマンで観測する場合、リモコン画面の「GNSS振向」をタップすると、携帯端末のGPSを使用して自分の方向に器械を振り向かせることができます。
振り向き後は「サーチ」してプリズムをロックしてください。
※ モーター搭載機（TSの接続方法が「自動視準」または「自動追尾」）のみの機能です。
※ ホーム画面の［メニュー］－［座標系 設定］で座標系が設定されている必要があります。
※ 器械設置時は「GNSS振向」は使用できません。
※ 衛星の状況などにより、振り向きの精度が悪い場合があります。
