ヒートマップ出来形計測
2026年9月15日公開
ヒートマップ出来形計測では、「TREND-POINT」と連携し、出来形検査や欠測箇所の確認を支援します。計測時にはリアルタイムで出来形検査を行うこともできます。
ヒートマップ出来形計測を起動する
使用するヒートマップデータを指定して、ヒートマップ出来形計測を起動します。
1 ホーム画面の［出来形］をタップします。
2 ［ヒートマップ］をタップします。
3 使用するヒートマップデータ等を選択します。
4 ［ヒートマップ］をタップします。
5 ヒートマップが起動します。
6 3Dで確認する場合は、［3D］をタップします。
7 ヒートマップ計測データが3Dで確認できます。
目標点を設定する
ヒートマップ上で目標点（計測位置）を設定します。
目標点の設定方法には、任意のグリッドを指定する方法と、TREND-POINTで設定した観測箇所を選択する方法があります。
■ 任意のグリッドを目標点にする場合は
1 ［グリッド］をタップします。
2 ヒートマップ上で、目標点とするグリッドをタップします。
3 目標点が設定され、目標点の出来形情報が表示されます。
画面上部の［目標点］には、「出来形評価点」と表示されます。

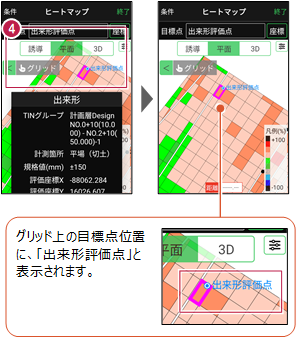

4 出来形情報以外の箇所をタップすると、出来形情報が閉じます。
また、グリッド上の目標点位置に、点名が表示されます。
■ TREND-POINTで設定した観測箇所を目標点にする場合は
1 ［座標］をタップします。
TREND-POINTで設定した観測箇所（座標）が表示されます。
2 目標点とする観測箇所を選択して、［選択］をタップします。
3 目標点が設定され、目標点の出来形情報が表示されます。
画面上部の［目標点］には、選択した観測箇所の点名が表示されます。

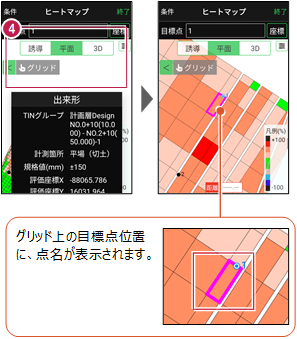

4 出来形情報以外の箇所をタップすると、出来形情報が閉じます。
また、グリッド上の目標点位置に、点名が表示されます。
目標点を計測する
設定した目標点を計測します。
「GNSSモード」の場合は、［測位開始］ボタンを押すとGNSSによる測位が開始されます。
■ プリズムをロックします（自動追尾の場合）

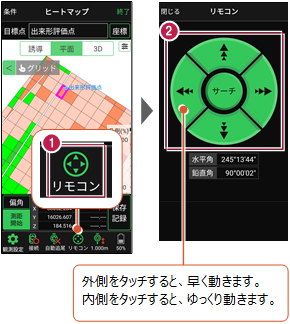

1 ［リモコン］をタップします。
2 リモコンで器械をプリズムの方向に向けてから［サーチ］をタップします。

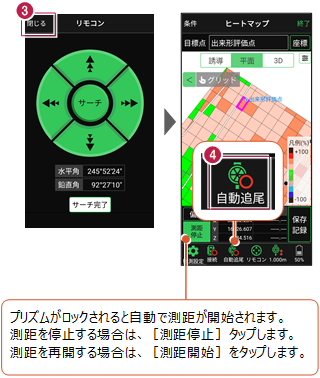

3 プリズムがロックされると「サーチ完了」と表示されます。
［閉じる］をタップします。
4 プリズムがロックされ追尾中の場合は、自動追尾のアイコンに「〇」が表示されます。
■ プリズムを誘導して計測します

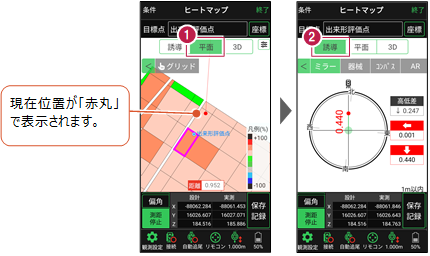

1 ［平面］で現在位置を確認しながら、目標点の近くまで移動します。
2 近くまで移動したら［誘導］をタップします。
［リモコン］で器械をプリズム方向に向けてから［測距］をタップすると、自動視準して測定します。
［3D］では円錐状のアイコンで、現在位置（赤）と目標点（青）が表示されます。
3 画面に従って、目標点まで誘導します。
4 目標点に到着したら、［記録］をタップして座標を記録します。
5 記録する点名を入力し、［OK］をタップします。
記録を終えたら、次の目標点を設定して、ヒートマップ出来形計測を続けます。
プリズムと設置位置まで距離によって、誘導画面は以下のように切り替わります。
誘導画面の向き（上方向）は、切り替え可能です。
計測位置を指定した後［偏角］をタップすると、計測点方向に器械が自動回転します。
計測位置を指定した後［距離角度］をタップすると、計測位置までの「水平角」と「距離」が表示されます。
