ラスベク変換などにより細切れになった線分は、［図面］タブ－ ［グループ］ － ［複合連結を作成］を実行し、ポリラインにすることが可能です。
また、範囲指定によるラスベク変換はできませんが、ラスタのトレースによるベクトル変換も可能です。
なお、アタッチするラスタは白黒二値のものを用意します。

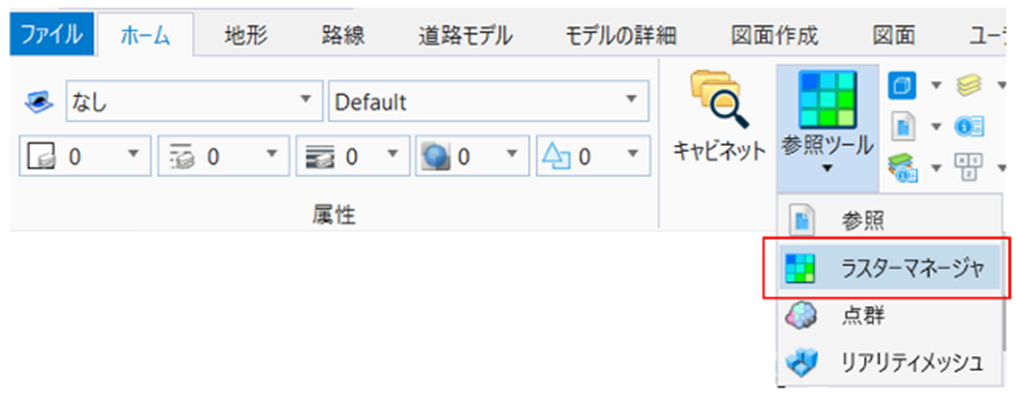

1．［ホーム］タブ－［基本情報］グループ－［参照ツール］－［ラスターマネージャ］を開きます。

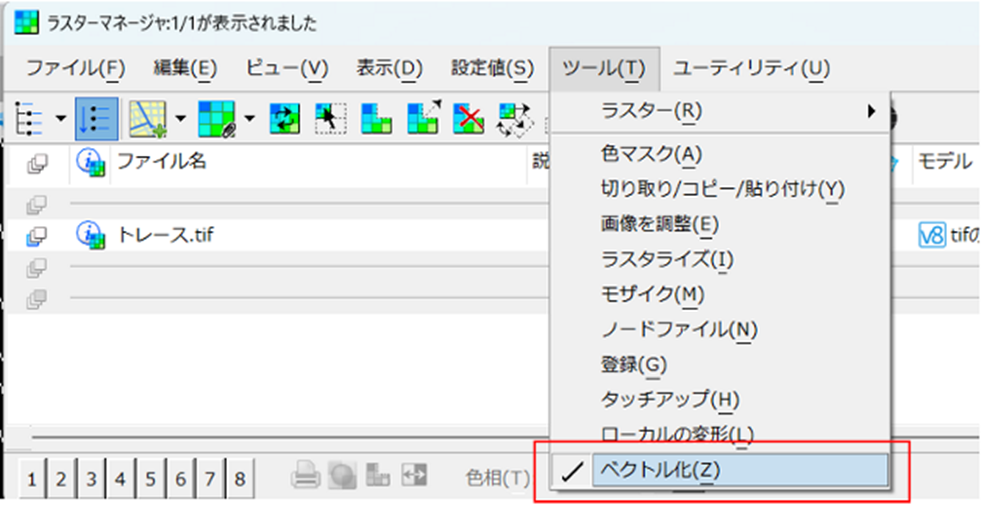

2．［ツール］タブ－［ベクトル化］を選択します。

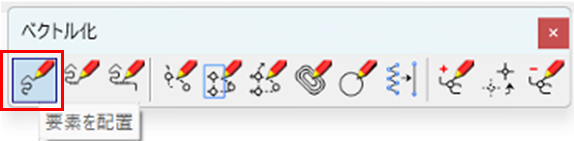

3．［要素を配置］を選択します。トレースを作成したいラスタの線を選択すると、1本の線としてベクトル化されます。
