3Dビューに表示している３D道路モデルの路線線形に注釈を表示する方法は以下の通りです。

1．3Dビューをアクティブ（選択）した状態で［参照］を開きます。

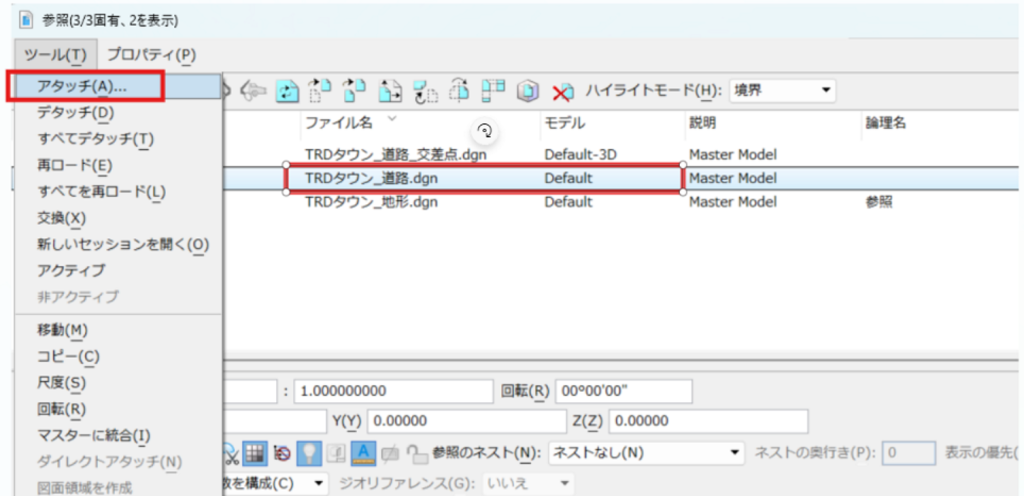

2．［ツール］タブ－［アタッチ］で、道路モデルの中心線があるdgnファイルをアタッチします。

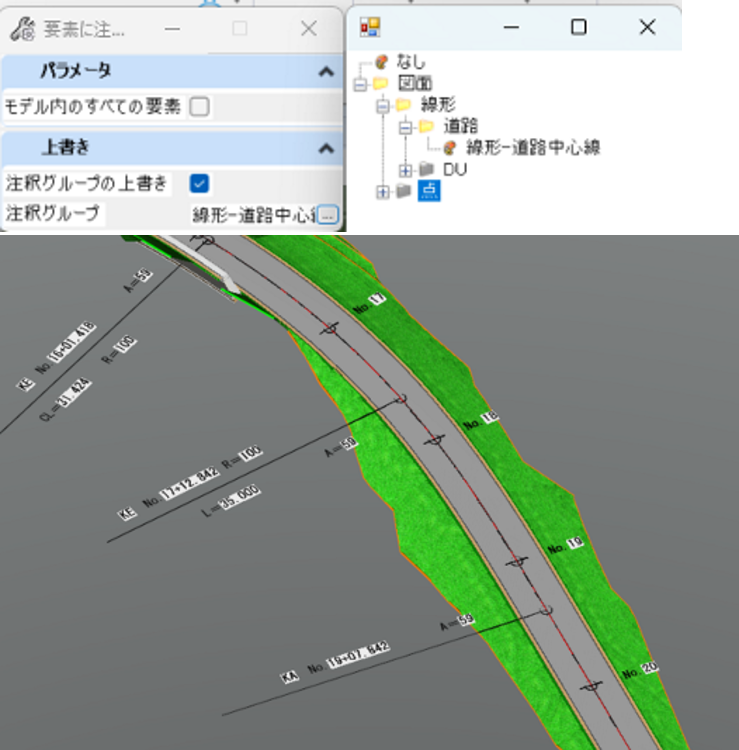

3．［図面作成］タブ－［要素に注釈を付ける］を実行します。

4．注釈グループは［図面］－［線形］－［道路］－［線形-道路中心線］を選択し、3Dビューに表示された2Dの参照線形を選択すると、3Dモデルの線形位置に注釈が配置されます。

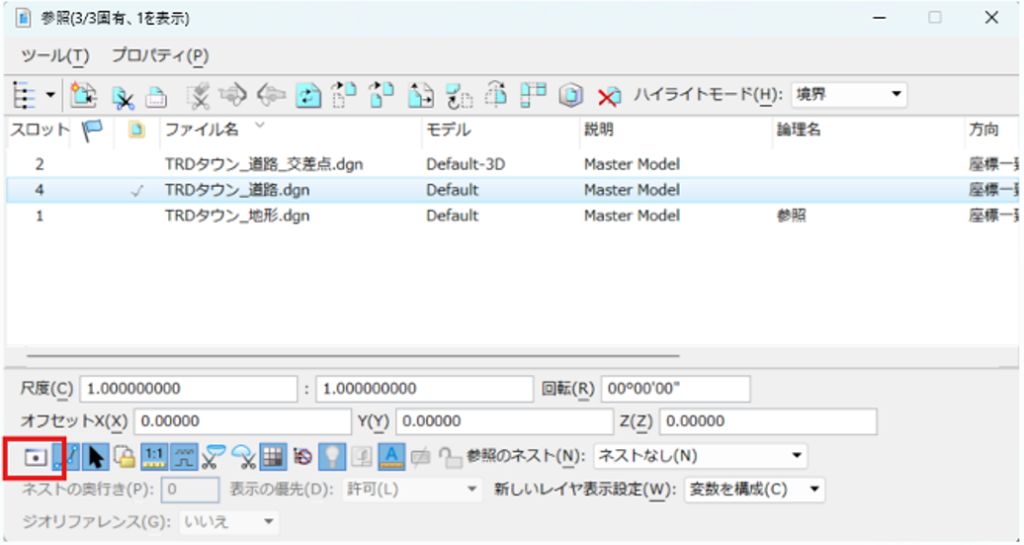

5．［参照］で2D線形データのあるdgnファイルを非表示にします。

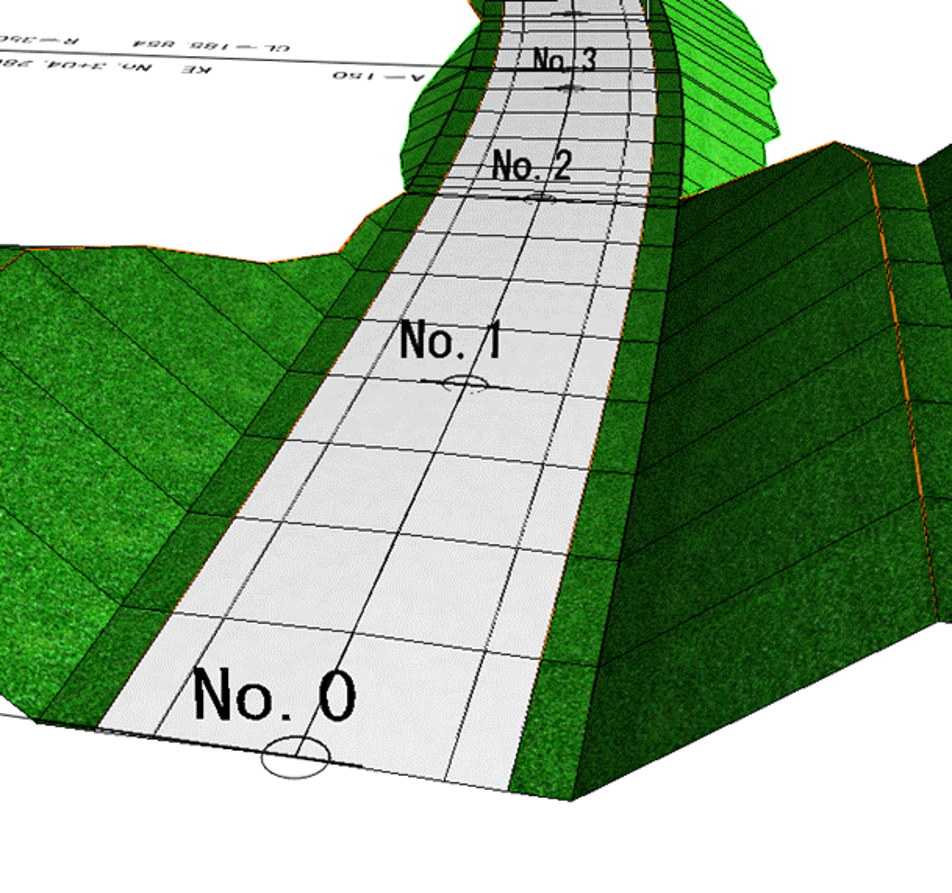

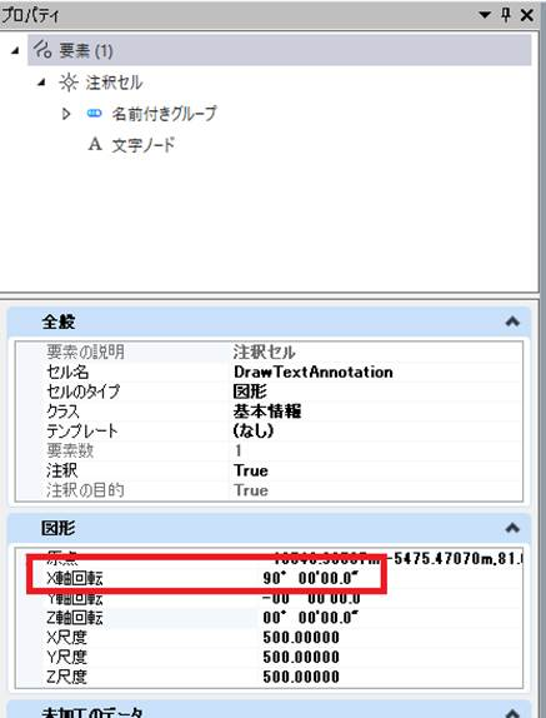

6．文字を立たせたい場合は、文字を選択してプロパティからX軸回転を90°に設定します。
※文字が傾く場合は、Z軸回転等も修正してください。複数選択することで一括編集も可能です。

7．この状態で［3次元ドライブスルー］を実行すると、3Dモデルに注釈を表示した状態で3D道路モデルを確認することができます。
