Q：円から高さ付けして円柱をモデル化したいです。円柱の構造物をモデル化するためのスイープ機能はありますか？
2026年9月15日公開
シンプルな円柱ソリッドの作成は以下の手順で行えます。

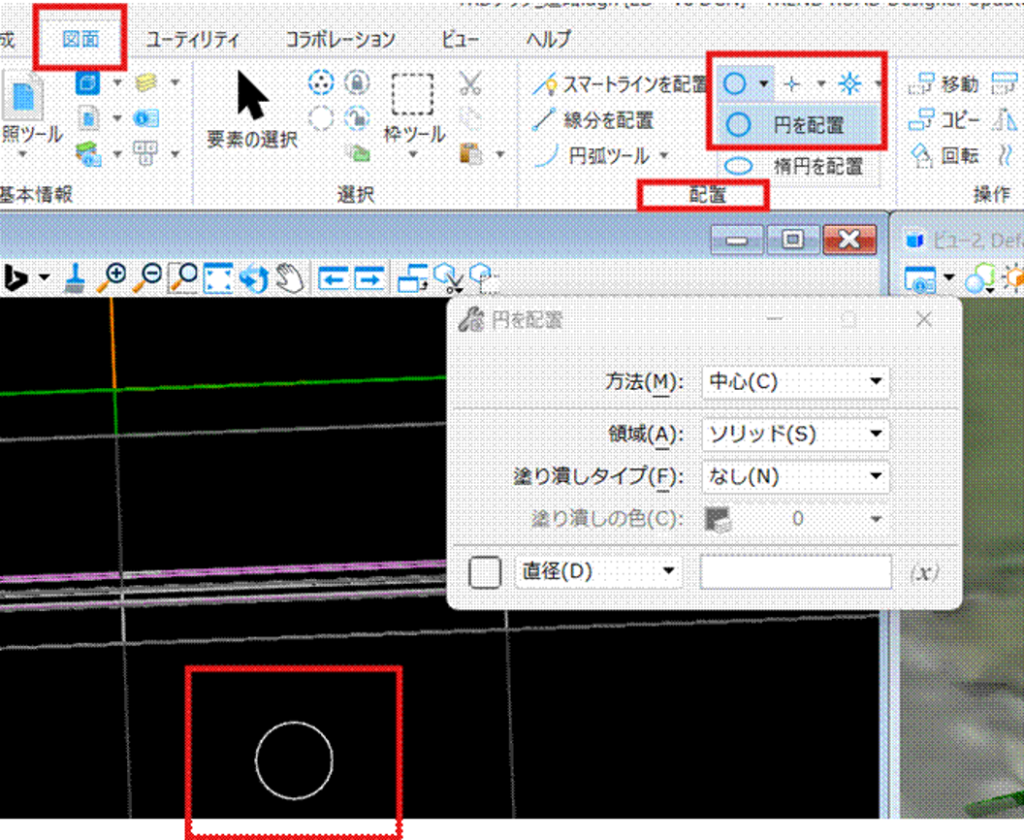

1．［図面］タブ－［配置］グループ－［円を配置］を選択します。
平面ビュー上で、円を作図します。

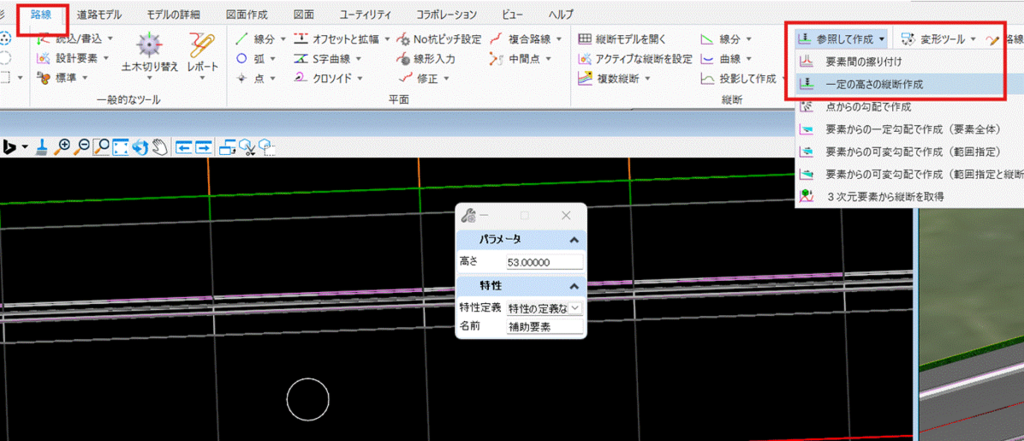

2．［路線］タブ－［縦断］グループ－［一定の高さの縦断作成］を使用し、円に高さを与えます。

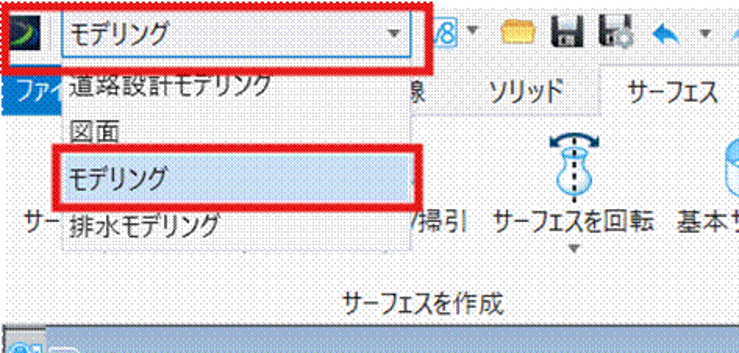

3．３Dビューをアクティブ（選択）し、画面左上のワークフローを「モデリング」に切り替えます。
※ワークフロー「モデリング」は３D空間専用のコマンドで、３Dビューが選択されるとワークフローの一覧に表示されて選択できるようになります。

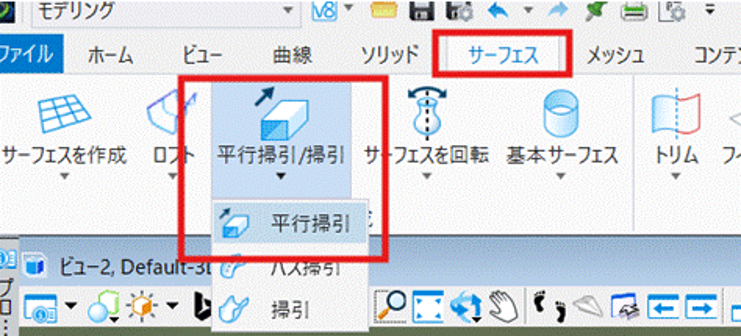

4．［サーフェス］タブ－［平行掃引］を選択します。

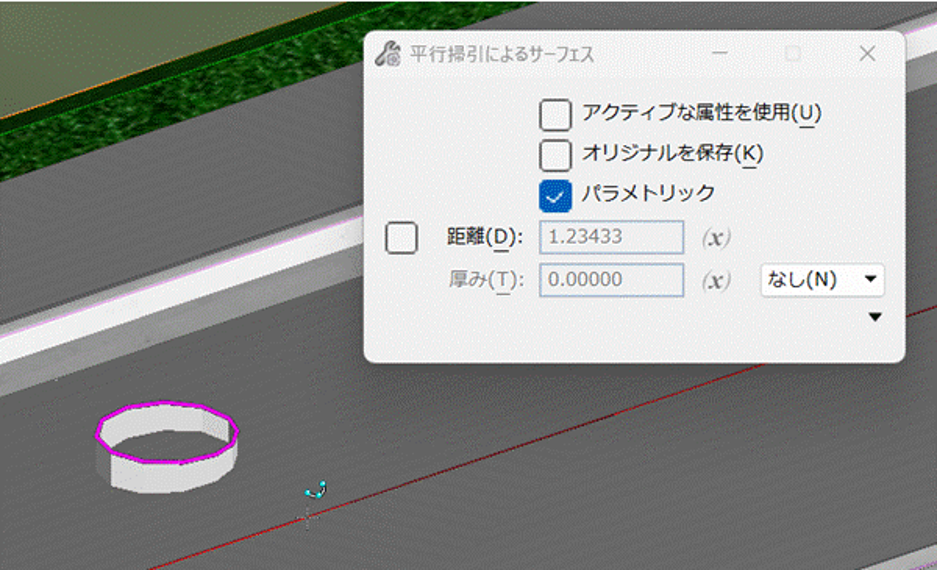

5．円を選択し、上下にスイープします。

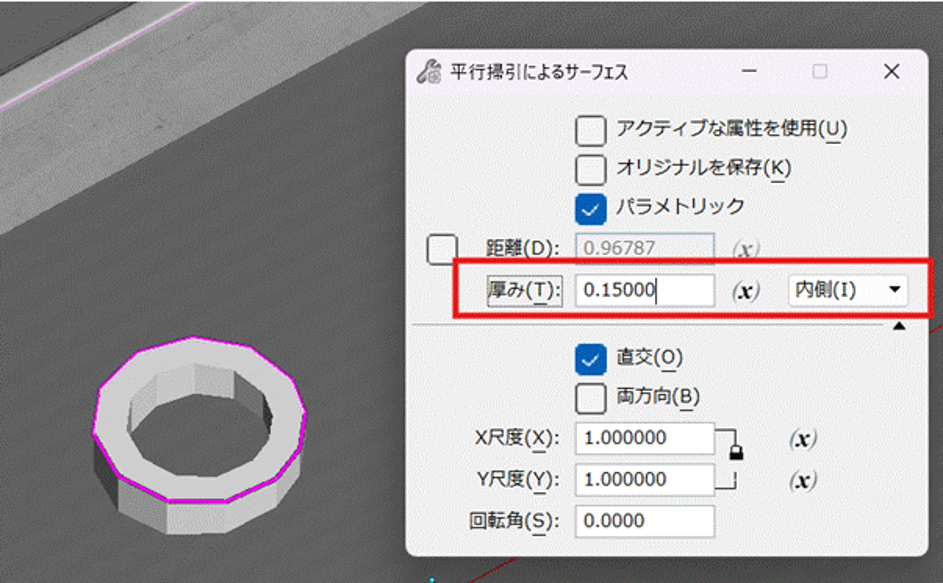

このとき、ダイアログの設定により厚みなどを持たせることもできます。

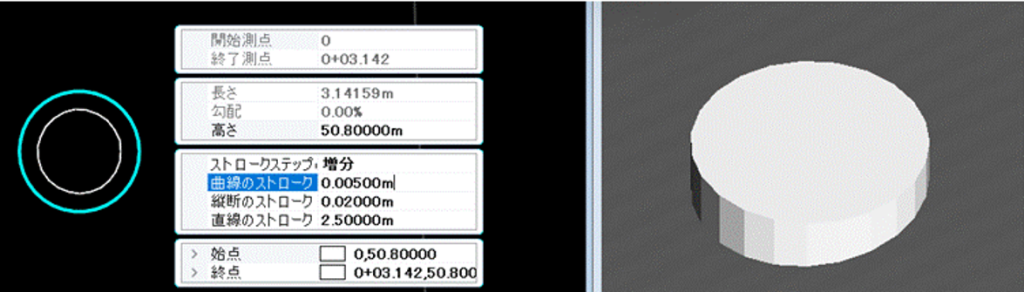

また、作成後に円を選択し、プロパティで「曲線のストローク」の値を細かくすると精緻な表現になります。
※細かすぎる場合はソフト動作に影響するため調節してください。
6．横断図を作成すると、円柱が描画されます。
