3Dモデルで法面が緑色等で塗りつぶされるのは、デフォルトで「材質」が割り当てられているためです。
表示スタイルを「ワイヤフレーム」に変更するか、材質設定で「要素色を使用」に切り替えることで、3Dモデルでの塗りつぶし色を2Dビューと同じ色に変更できます。

方法１：表示スタイルを「ワイヤフレーム」に変更する

面の塗りつぶしをなくし、2Dビューと同じ線画表現に変更する方法です。

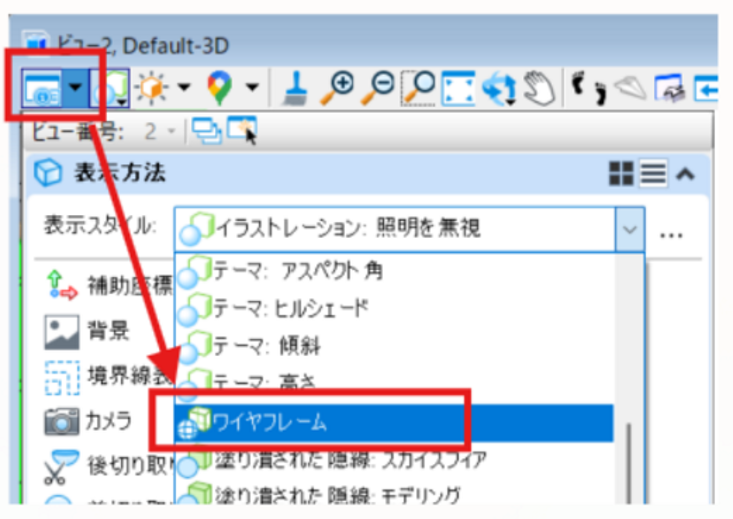

1．ビュー左上にある［ビュー属性］アイコンをクリックします。

2．表示スタイルのドロップダウンから「ワイヤフレーム」を選択します。

方法２：面の塗りつぶしを維持したまま2Dと同じ色に変更する

表示スタイルを「イラストレーション：照明を無視」や「スムーズ：モデリング」などの面の塗りつぶし表示を維持したまま、2Dビューと同じ色に変更する方法です。

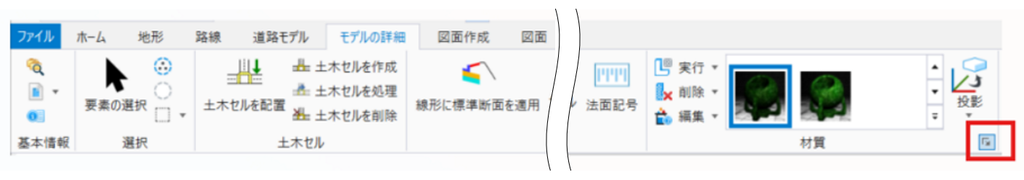

1．［モデルの詳細］タブー［材質］グループ右下にある小さな矢印マークをクリックし、［材質エディタ］を開きます。

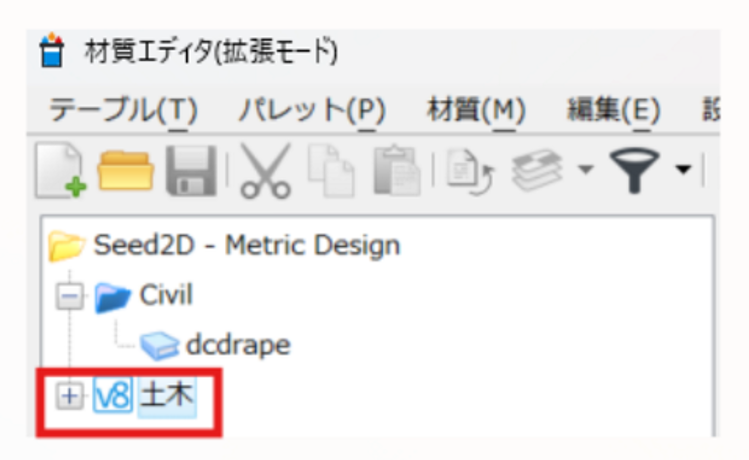

2．画面左側のツリーから［土木］フォルダを展開します。現在のdgnファイル内で使用されている材質は青いアイコンで表示されます。
その中から該当する材質（例：切土法面の場合は「緑2」）を選択します。

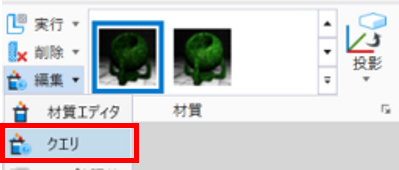

なお、割り当てられている材質がわからない場合は、［材質］グループ内にある［編集］ドロップダウンリストの［クエリ］を選択し、図面上の要素をクリックすると、使用されている材質を簡単に特定できます。

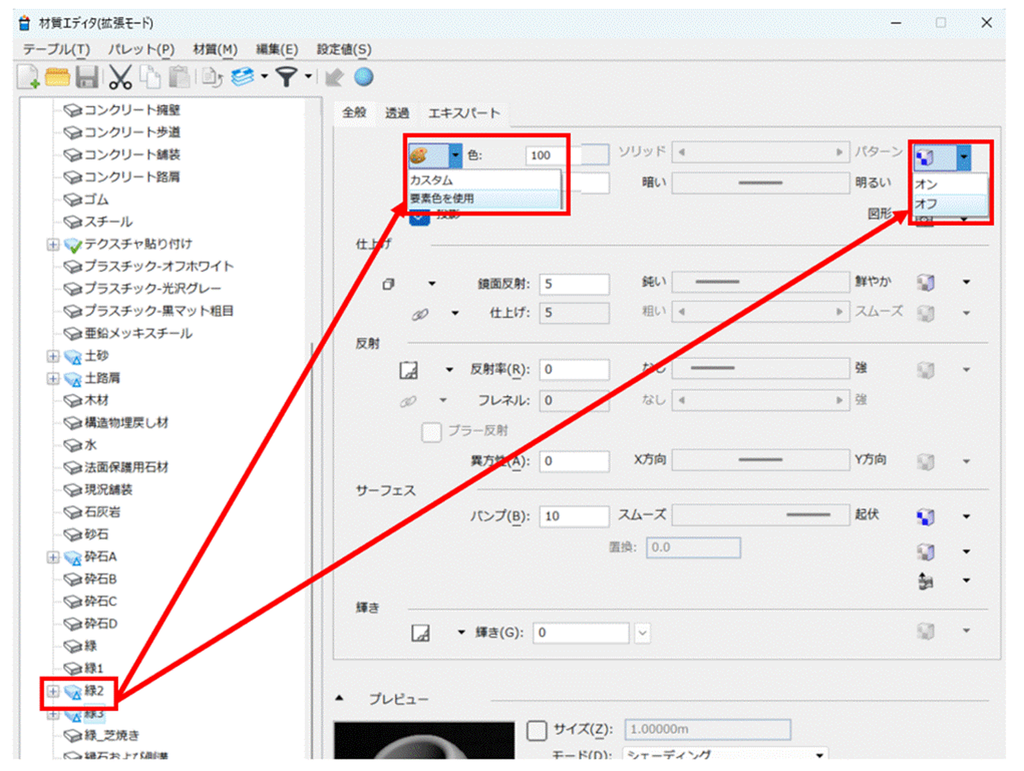

3．ダイアログ右側の［全般］タブで、以下の2か所を変更します。
　・［色：］ドロップダウンリストから「要素色を使用」に変更
　・［パターン：］ドロップダウンリストから「オフ」に変更
設定変更後、3Dモデルの面の塗りつぶしが、2Dビューで設定された要素色へ反映されます。
