TREND ROAD Designer2026より新しく追加された注釈グループ「横断図_任意断面用」を使用することで、造成モデル等に描画した任意の基準線に対して、測点、GH、FHを表示した横断図を作成できます。

なお、TREND ROAD Designer2026以降、横断図の注釈グループ名は以下のように変更されています。
　・横断図_道路モデル用：従来の注釈グループ名「横断図」から名称変更
　・横断図_任意断面用：新規追加（造成モデル等の任意断面用）

以下の操作手順で図面作成を行います。

1． 基準線（平面線形）の作成
造成モデル作成後、横断の作図領域を配置する前に、横断図の基準線となる平面線形を作成します。

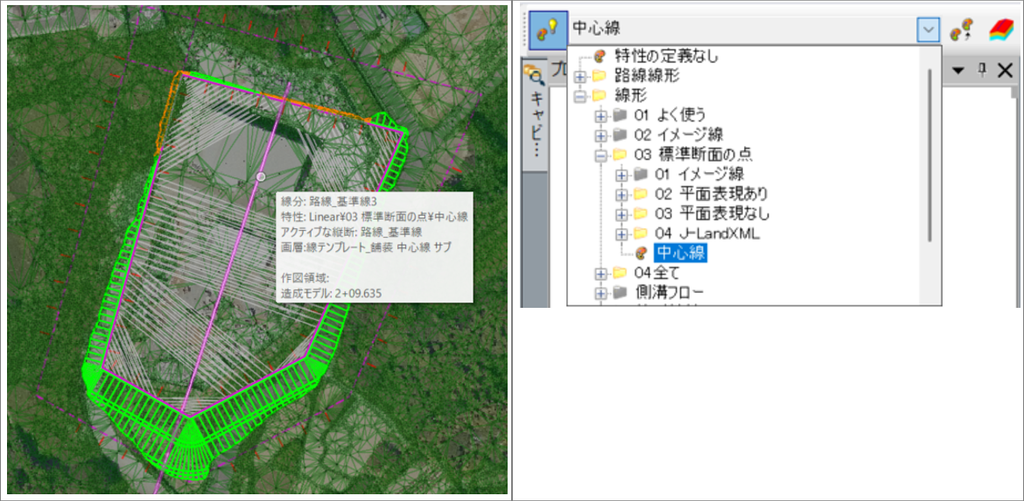

特性定義ツールバーで特性定義「中心線」を必ず選択し、［2点間の線分］ツールで、任意の位置に基準線を作成します。

2． 基準線の縦断作成

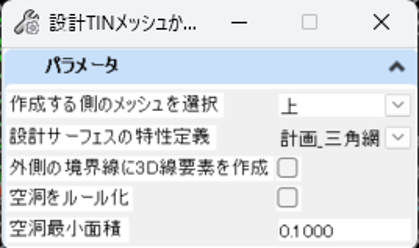

基準線の縦断を作成するための前準備として、［設計TINメッシュから地形モデルを作成］を実行し、造成モデルの上面サーフェスを作成します。

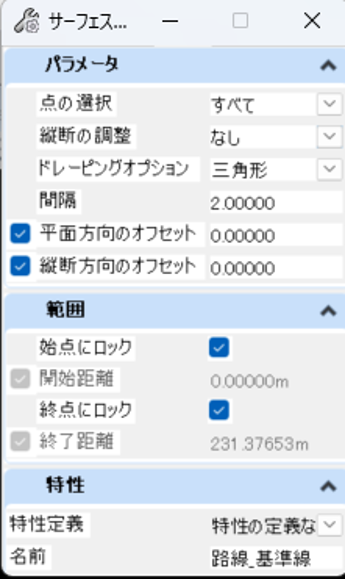

［サーフェス投影による縦断作成］を実行し、造成モデルの上面サーフェスを参照サーフェスとして選択して作成します。この際の間隔値は、後述する横断の作図領域の配置間隔と同じ値を使用します。

基準線の縦断ビューを開きます。

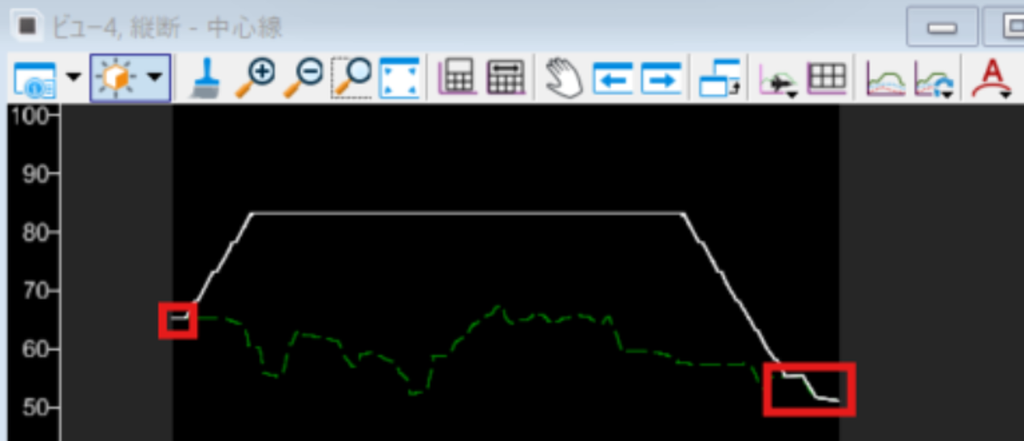

基準線が造成モデルの上面サーフェスの範囲より長い場合は、［サーフェス投影による縦断作成］を使用しても縦断線形の始終端に線形が作成されないため、［2点間の縦断線分］等を使用して手動で追加します（赤枠部分）。

追加後は、［要素による複合縦断］を実行して１本に結合し、アクティブな縦断として設定します。

3．作図領域の配置と図面作成
［作図領域を作成］から横断の作図領域を配置します。

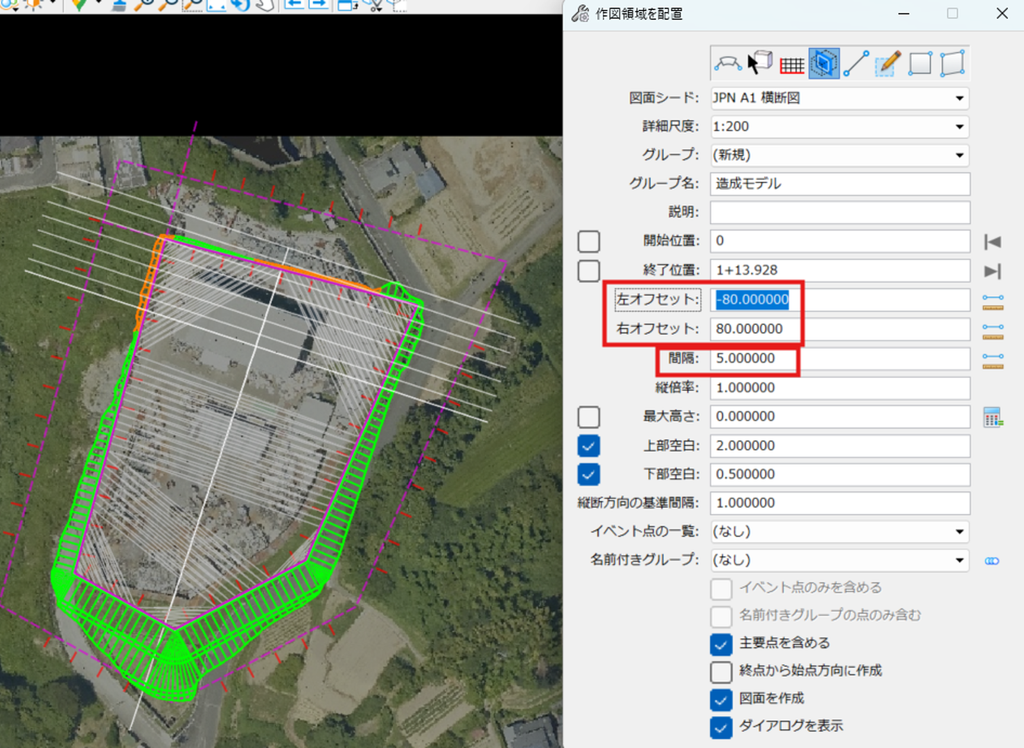

ダイアログで、左右オフセット値が造成モデルの横断長さをカバーするよう数値を変更し、間隔は［サーフェス投影による縦断作成］ダイアログの間隔値と同じ値を使用します。

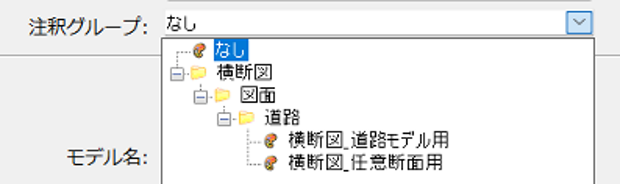

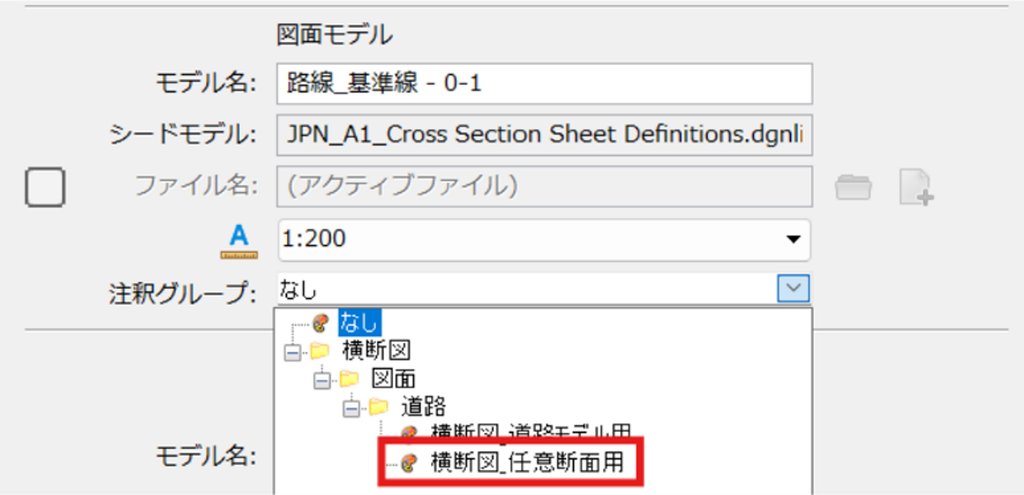

［図面を作成］ダイアログが表示されたら、注釈グループのリストから「横断図_任意断面用」を選択して［OK］をクリックします。

4． 横断図の手動調整
図面作成を実行すると、特性定義「中心線」を割り当てた線形位置に測点、GH、FHが表示され、作図領域の下端にDL値およびDLラインが表示されます。

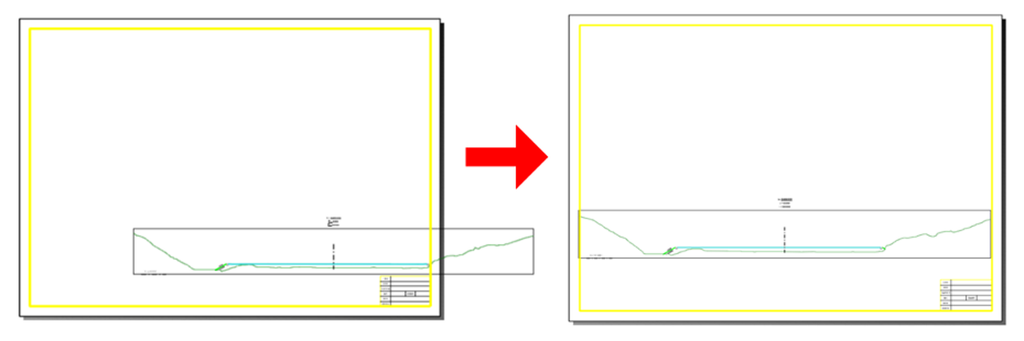

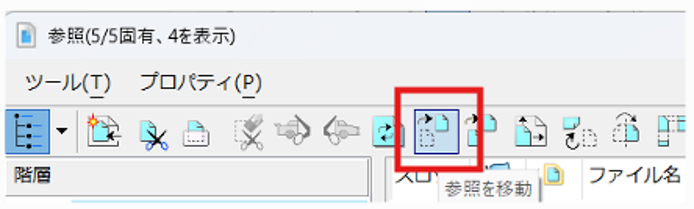

法面勾配、長さなどは一部表示されないため、ユーザー側で寸法記入が必要です。また、図面作成後は仕様上、横断の作図領域枠がずれて表示されることがあるため、その際は［参照］の［参照を移動］ ツールを使用して、横断面を中心位置へ移動させてください。
