Q：TRDで縦横断SIMAデータを読み込み・書き込みすることはできますか？
2026年9月15日公開
TRDでは、路線SIMA形式（.sim等）および縦横断SIMA形式のファイルを直接読み込み・書き込みすることはできません。
TRDが対応しているSIMA形式の操作は、座標SIMA形式の読み込みのみ（書き込みは不可）となります。
縦横断SIMAデータを扱う場合は、以下の代替手順をご利用ください。
※なお、代替手順を用いても横断データは取り込めません。
【読み込み】縦横断SIMAデータをTRDへ取り込む場合の代替手順
TREND-ONE等のCADソフトで縦横断SIMAを読み込み、「LandXML（J-LandXML）形式」へ変換・書き込みを行ったうえで、TRDに読み込んでください。
【書き出し】TRDから縦横断データを出力したい場合の代替手順
方法１：J-LandXML形式で出力する（推奨）

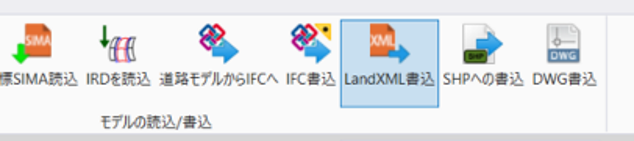

［ホーム］タブー［ モデルの読込／書込］ー［ LandXML書込］ を選択します。
平面ビューで出力対象の路線線形を選択し、J-LandXML形式 でデータを書き込みます。
方法２：対応CADを経由してSIMA形式へ変換する
縦横断SIMA形式のデータが必要な場合は、TRDから出力した LandXMLデータを、SIMA入出力に対応したCADソフト（武蔵など）に読み込みます。TREND-ONEをお持ちの場合はTREND-ONE連携ツールをご利用ください。CADソフトから縦横断SIMAとして書込みします。
