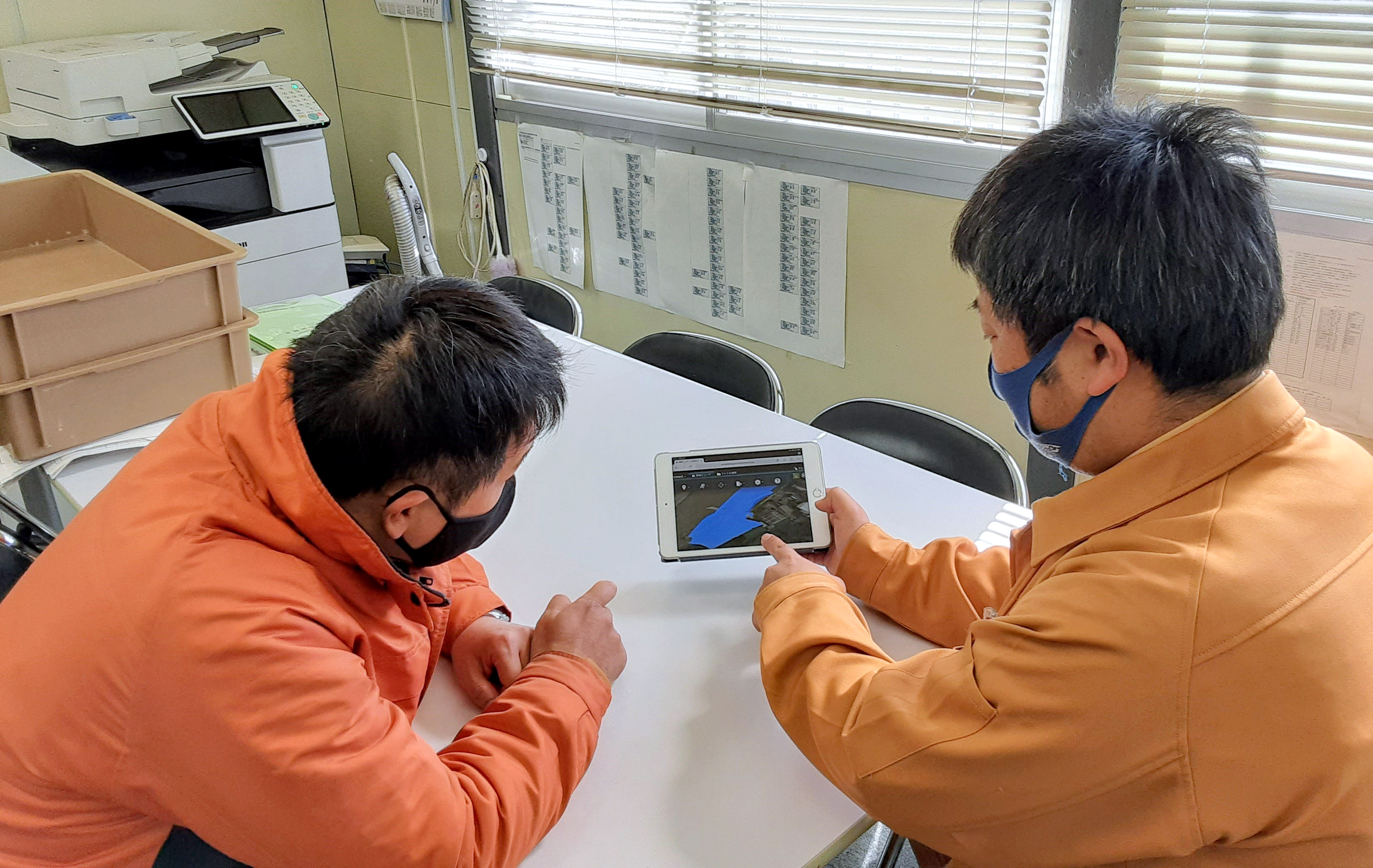

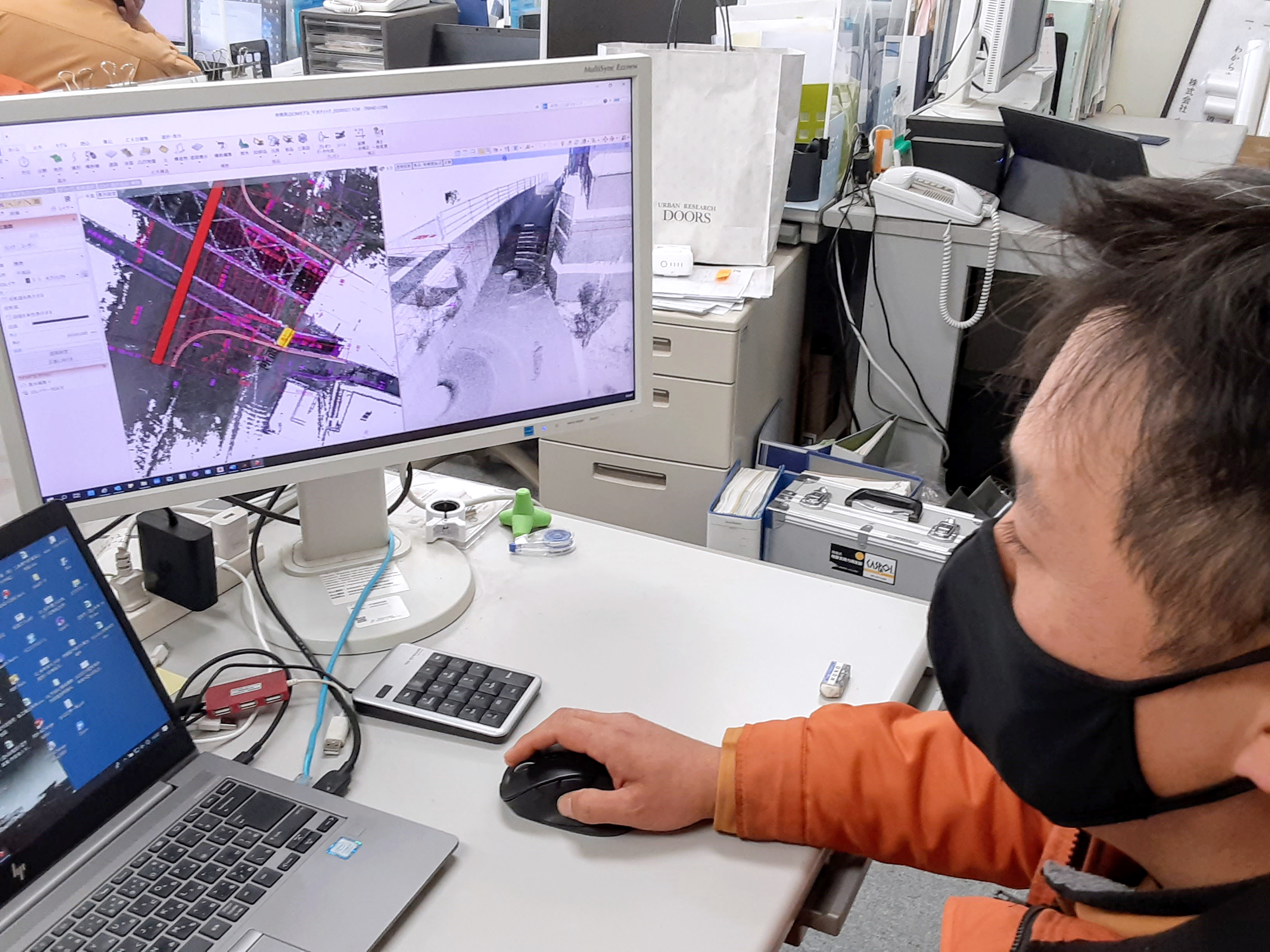

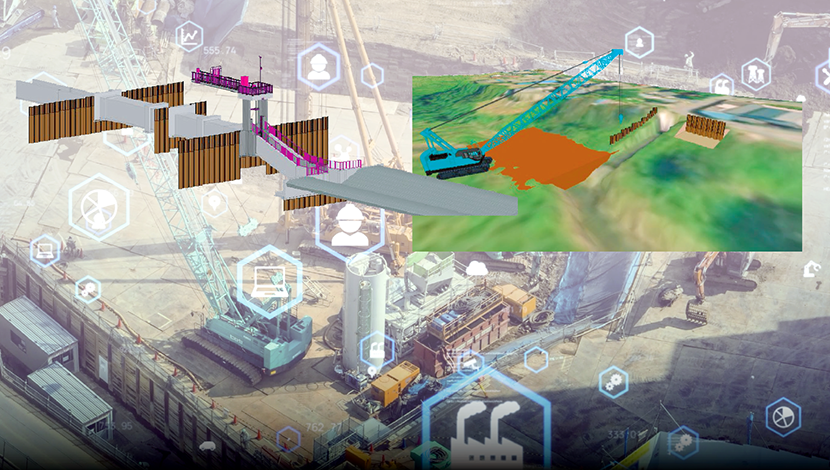

現場事務所でTREND-COREを使用

なぜ福井コンピュータをお選びに？

古荘氏

私自身、福井コンピュータを業界でトップを走るCADベンダーと認識していたのです。加えて、先行してCIMソフトを検討していた弊社別部門の担当者に福井コンピュータを勧められたのも大きいです。

黄氏

「福井コンピュータのソフトが良い」と紹介されましたね。ちょうど使用ツールを選ぶ必要があったので福井コンピュータ製品でできることを調べ、他社と比べました。たとえばCIMモデルも線形モデル、土工形状モデル、地形モデル、構造物モデル等さまざまですが、そのほとんどが網羅される鬼怒川の現場に対応できたのは、福井コンピュータともう一社だけでした。そこで両者を比べ、TREND-POINTとTREND-COREが特に使えると判断したのです。実際には、この2製品に加えてCIMPHONY Plusも使用中です。

では、実際のCIM活用内容をご紹介ください

古荘氏

設計側から紹介しますと、①CIMモデルと2D図面の整合照査、②既設構造物と新設構造物との接続部確認、そして、③部材の干渉チェックと④数量算出の4項目となります。まず①ですが、前述した5基の樋管構造物について、今回は構造図や配筋図などの2D図面に加え、設計時に作られた構造/配筋のCIMモデルも受領しました。CIMモデルは施工段階での活用が目的ですが、それにはCIMモデルと2D図面の整合性を確認しておく必要があったわけです。

黄氏

この① の整合確認に使ったのがTREND-COREです。読込んだCIMモデルと2D図面を色分けし、見分けやすくした上で重ね合わせて目視チェックを行ない、問題箇所は必要に応じモデルを修正しました。通常、2D図面の全ての照査は時間的にも作業量的にも大変な作業となりますが、今回は色分けによる工夫でかなりスピードアップできましたね。

既設構造物と新設構造物の接続部確認とは？

古荘氏

今回は既設構造物と新設の樋管構造物の接続部を確認するため、レーザースキャナーで既設構造物周辺の点群データを採取し、TREND-POINTを用いて、この点群モデルと新設構造物のCIMモデルを統合しました。すると既設水路の一部個所が設計図で示すより低く、接続部にズレが生じていると分かりました。図面では説明し辛い箇所ですが、CIMモデルにより問題を視覚的に把握でき、発注者への説明や対策協議もスムーズに行うことができました。

FC製品の使用感をお聞かせください

鈴木氏

私は、古荘副部長の元で主にTREND-COREを用いてCIMモデルの編集やモデルによる検証を行っています。もちろん他社のBIMソフト等も使いましたが、私の感覚としてはTREND-COREの方が総じて動作が快適で使いやすかったですね。しかも、他社ソフトと違い、TREND-COREはこれ一本でモデル編集も属性付与……直接付与も外部参照もできる。1ソフト上でひと通りスムーズに扱えるのは、我々にとって大きなメリットです。とにかく非常にパワフルで助けられることの多いプラットフォームでした。

五嶋氏

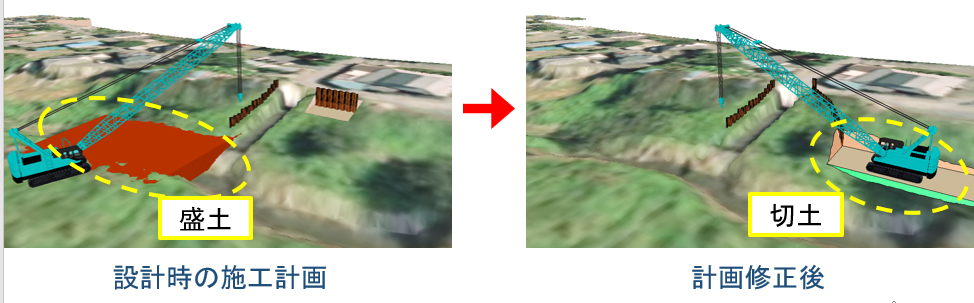

私は現場でTREND-POINTを使う機会が多かったのですが、点群データを処理して目に見える形にできるというのは本当に強力で……たとえば設計上の問題への対応で発注者側との協議が難航し、1年余りも保留状態になっていた箇所があったんですが、そこでこの問題箇所を見える化することで即理解いただけ、次のステップへ進めました。こういう場面で使えたのは、非常に良かったと思いますね。
