出来形計測をおこなう前に「標準断面」を作成しておいてください
出来形計測では、出来形項目を設定した標準断面を使用します。
標準断面の作成方法については、「3D施工」の「標準断面を作成する」を参照してください。

出来形計測データ（XML）について
「データ管理」の「データ出力」-「出来形計測」で出力する出来形計測データ（XML）は、EX-TREND武蔵の「出来形管理」の「TS出来形（情報化施工）」で読み込んで、帳票の作成などに利用することができます。
出来形計測データ（XML）はオリジナルデータです。基本設計データ（XML）やLandXMLとは異なるので注意してください。

「TS出来形計測」と「出来形計測」の相違点
●現場設定
TS出来形計測：現場作成時に、「TS出来形管理」を「する」に設定することが必要。（※現場作成後は変更不可）
出来形計測：現場作成時に、「TS出来形管理」は「する」「しない」のどちらでも可。
●器械設置
TS出来形計測：基本設計データXMLで取り込んだ基準点や水準点のみ使用可。
出来形計測：すべての座標が使用可。
●後方交会
TS出来形計測：夾角は30°～150°以内。
出来形計測：夾角の制限なし。
●記録時の選択断面との離れ
TS出来形計測：断面とミラー位置が10cm以上離れている場合は記録不可。
出来形計測：断面とミラー位置が10cm以上離れていても記録可。（警告あり）
●器械とミラー位置の距離チェック
TS出来形計測：TSの等級によって定められた距離を超えていると記録不可。
出来形計測：距離の制限なし。
●3D表示
TS出来形計測：3D形状の確認不可。
出来形計測：3D形状の確認可。
●計測可能な路線データ
TS出来形計測：基本設計データXMLで取り込んだ線形のみ観測可。
出来形計測：縦断情報がある線形（簡易線形含む）であれば観測可。
●断面名への観測済みマークの表示
TS出来形計測：未観測の断面には「未」、観測済み断面には「済」が表示。
出来形計測：観測済みマークの表示無し。
●任意断面の計測
TS出来形計測：管理断面に設定されていない断面を計測した場合は、全て出来形管理対象外点として記録。
出来形管理：累加距離がピッチ割された距離以外でも、管理断面として記録。
●出力データ
TS出来形計測：「データ管理」の「データ出力」-「基本設計データ」で、基本設計データ（XML）を出力。
出来形計測：「データ管理」の「データ出力」-「出来形計測」で、出来形計測データ（XML）を出力。

路線データが無い場合は
［線形］にて［簡易線形を作成する］を選択してください。
使用方法については「簡易的な線形を組み観測に使用するには」を参照してください。

簡易的な線形を組み観測に使用するには
事前に線形データを取り込んでいなくても、座標を2点指定して簡易的な線形を組み、観測に使用することができます。簡易線形は現場内で共通で保持されます。

【種類】
線形が［直線］または［円弧］かを選択します。
円弧の場合は1点目からのカーブ方向と半径の入力が必須になります。

【1点目/2点目】
図面またはリストから座標を指定します。

【横断方向（高さ）】
線形のZ座標の設定方法を選択します。
［比例計算］では線形の高さを1点目と2点目の比例計算から決定します。1点目、2点目両方のZ座標が設定されている必要があります。
［1点勾配］では1点目から2点目にかけて、入力した勾配を考慮して高さを算出します。1点目に座標が設定されていれば使用できます。
［使用しない］は高さが設定されていない線形の場合に選択します。

標準断面のピッチ割について
標準断面をピッチ割すると、線形の始点から指定したピッチ幅で、横断面が配置されます。
ピッチ割を指定しないと、横断面は線形の始点と終点のみに配置されます。

計測する横断面について
・画面上部に計測する横断面の名称が表示されます。
・横断面名の左右に表示される［＜］［＞］をタップすると、前の横断面、次の横断面に移動します。

・任意断面を計測する場合は、横断面名をタップして表示される「横断指定」で［横断］+［単距離］または［追加距離］を入力して、任意断面の位置を指定します。

本書は「TSモード」の画面で解説します
本書は「TSモード」の画面で解説します。
「GNSSモード」の場合は、［測位開始］ボタンを押すとGNSSによる測位が開始されます。

自動視準の場合は
［リモコン］で器械をプリズム方向に向けてから［測距］をタップすると、自動視準して測定します。

横断や3Dでも位置を確認可能です
［横断］や［3D］でも現在位置や計測位置を確認できます。

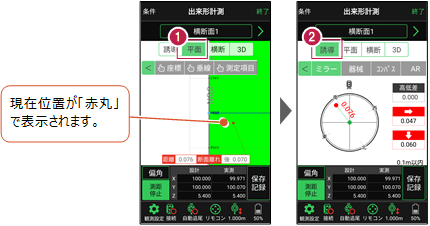

誘導画面の表示について
プリズムと設置位置まで距離によって、誘導画面は以下のように切り替わります。

誘導画面の向き（上方向）は、切り替え可能です。

「測定項目」が確認できます
［測定項目］をタップして確認したい測定項目をタップすると、測定項目の「設計値」が確認できます。計測済みの場合は、「実測値」と「差」も確認できます。

確認可能な測定項目

CIMPHONY Plusに座標を自動送信する
クラウドサービス「CIMPHONY Plus」との連携中は、［保存記録］時に「接続先の現場」に座標を自動送信します。
連携方法については「遠隔検査」の「CIMPHONY Plusと連携する」を参照してください。

器械が「自動追尾」または「自動視準」の場合は、計測点に器械を偏角できます
計測点を指定した後［偏角］をタップすると、計測点方向に器械が自動回転します。

器械が「手動」の場合は、計測点までの「水平角」と「水平距離」を確認できます
計測点を指定した後［距離角度］をタップすると、計測点までの「水平角」と「距離」が表示されます。

［垂線］モードとは
［平面］で、座標点または図面上の点から線形までの垂線の足を、横断面にセットすることができます。

「GNSS振向」で器械を携帯端末の方向へ向けることができます
ワンマンで観測する場合、リモコン画面の「GNSS振向」をタップすると、携帯端末のGPSを使用して自分の方向に器械を振り向かせることができます。

振り向き後は「サーチ」してプリズムをロックしてください。
※ モーター搭載機（TSの接続方法が「自動視準」または「自動追尾」）のみの機能です。
※ ホーム画面の［メニュー］－［座標系 設定］で座標系が設定されている必要があります。
※ 器械設置時は「GNSS振向」は使用できません。
※ 衛星の状況などにより、振り向きの精度が悪い場合があります。
