Q：縦断ビューに縦横の縮尺が異なる2D縦断図を配置したい
2025年8月19日公開
縦断ビューに、縦横の縮尺が異なる2DのDWGデータの縦断図を配置する手順は、以下の通りです。
１．平面線形を選択し、［縦断モデルを開く］で、縦断図を配置する縦断ビューを起動します。
２．縦断ビュー上で左クリックしアクティブ状態にして、［ファイル］タブ－［インポート］で、縦断図のデータを読み込みます。
※読み込み後は、CtrlまたはShiftキーを押しながらマウスホイールをスクロールすることで縦断ビューの縦横比を調整できます。
３．次に尺度変更を行います。
縦断図の要素を［要素の選択］ツールですべて選択し、右クリック長押しメニューから［尺度］をクリックします。

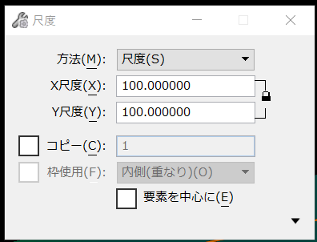

［尺度］ダイアログでX尺度、Y尺度を設定します。
縦横の縮尺が異なる縦断図の場合には、尺度横のロックマークを外し、異なる尺度を入力します。
縦断図の角を左クリックし、尺度を反映させます。
４．次に位置合わせを行うために土木用製図ツールを開きます。
［路線］タブ-［一般的なツール］グループ-［土木切り替え］ドロップダウンから［土木用製図ツール］を選択します。
一番左側の「土木用製図ツールをオン/オフ」アイコンを選択し、アクティブにします。
※土木用製図ツールを使用することで、「絶対標高」や「要素からの標高差」、「要素からの離れ」、「測点」等で位置を合わせることができます。
５．縦断図の位置合わせをします。
縦断図の要素を［要素の選択］ツールですべて選択し、右クリック長押しメニューから［移動］をクリックします。
配置基準点および配置先を入力して移動します。
