測量・土木

2025年8月19日公開

TREND-POINT等で出力した地形TINのLandXMLデータをTRDで読込む際に、地理座標系の設定により標高が30ｍくらいずれる場合があります。次のいずれかの方法で回避してください。

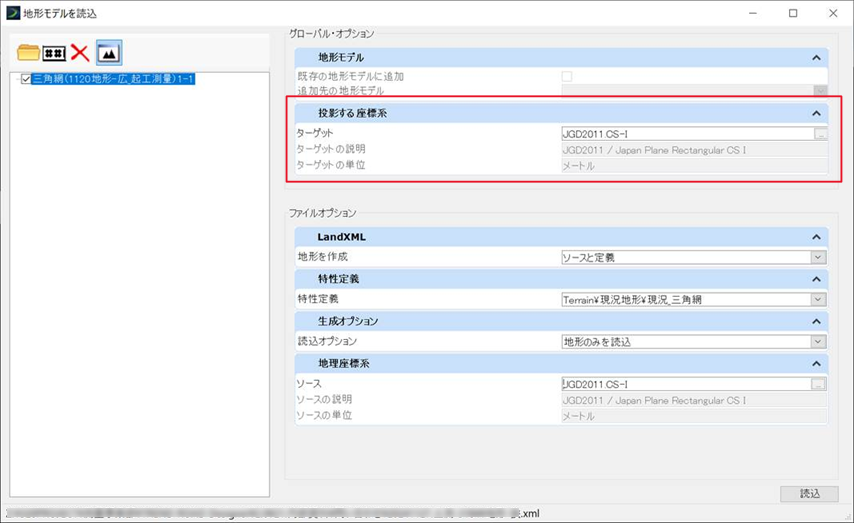

A．dgnファイルに地理座標系を設定していない場合

［地形］タブ－［作成］グループ－［ファイルから］でLandXMLデータを選択し、［地形モデルを読込］ダイアログの上部にある［グローバル・オプション］で投影する座標系を指定します。

B．dgnファイルに地理座標系を設定している場合

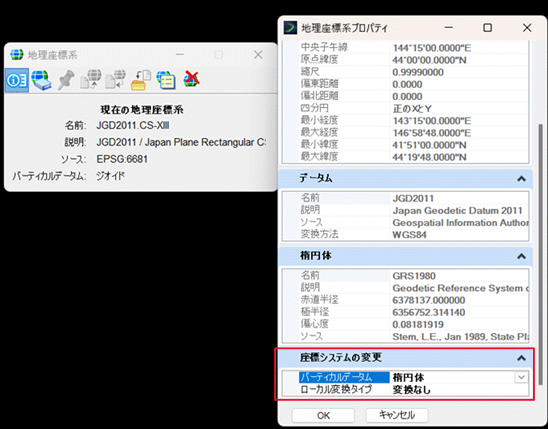

方法①　座標系プロパティで［バーティカルデータム］を「楕円体」に変更

1．［ユーティリティ］タブ－［地理座標系］グループ－［座標系］を左クリックし、 ［地理座標系］ダイアログを表示します。

2．プロパティアイコンを選択し、［座標システムの変更］サブメニュー内にある、［バーティカルデータム］を「楕円体」に変更します。

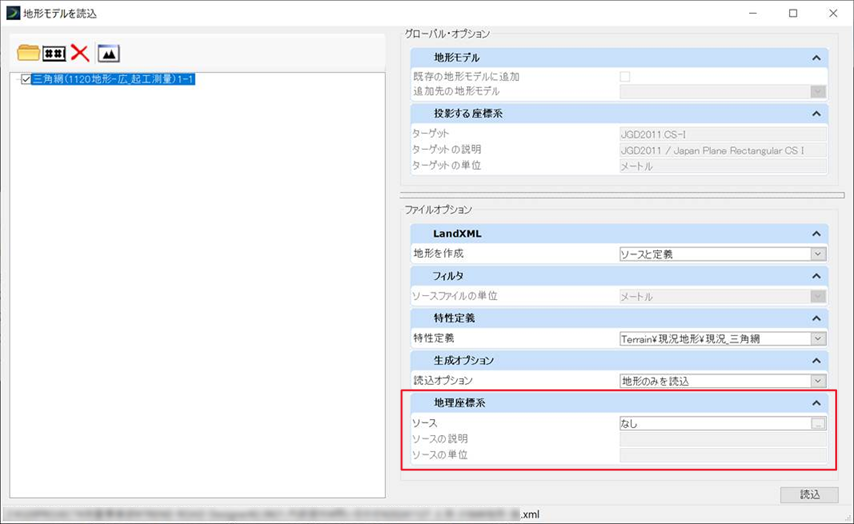

方法②　［地形モデルを読込］ダイアログで地理座標系の指定なし

1．LandXMLデータを［ファイルから］で選択し、［地形モデルを読込］ダイアログを開きます。

2．下側にある［地理座標系］サブメニューのソースを「なし」に設定します。
