Q：座標から地形データの作成は可能ですか？
2025年8月19日公開
座標SIMA形式データをTRDで読み込み、地形データを作成することが可能です。
1．新規dgnファイルをSeed3Dで作成します。

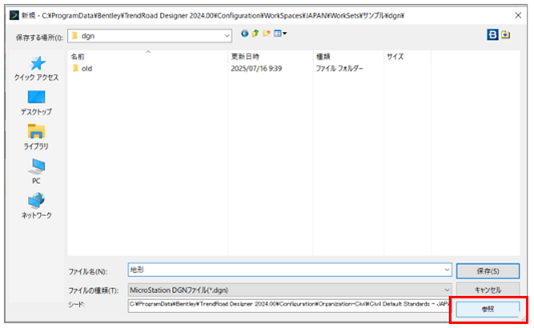

［新規］ダイアログでファイル名を設定し、［参照］ボタンを押します。

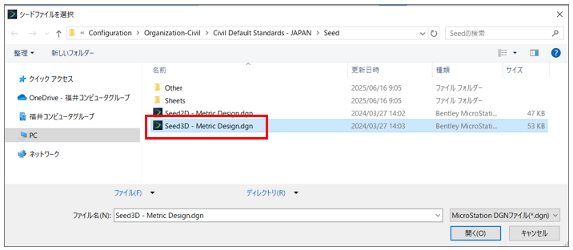

2．［シードファイルを選択］ダイアログが開きます。
「Seed3D -Metric Design．dgn」を選択し、［開く］ボタンを押します。
3．［新規］ダイアログに戻り、［保存］を押します。

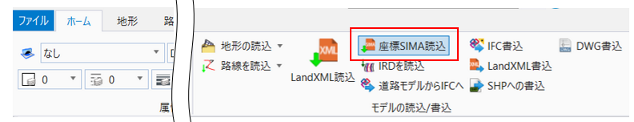

4．［ホーム］タブ－［モデルの読込/書込］グループ－［座標SIMA読込］を選択します。
5．メッセージが表示されます。［はい］を選択します。
6．ビュー上に座標が取り込まれます。
［レイヤ表示設定］で確認すると「座標点」レイヤに点は配置されます。

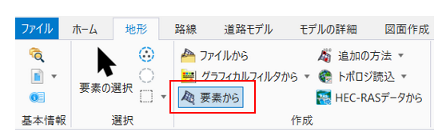

7．［要素の選択］ツールで座標を全て選択し、［地形］タブ－［作成］グループ－［要素から］を選択します。
8．［要素から］ダイアログで、特性タイプ「ブレークライン」、エッジ方法「細長いTINを削除」を選択し、特性定義は「現況地形ー現況_三角網」を選択します。
等高線（コンター）表示にしたい場合、特性定義は「現況地形－現況_等高線」を選択します。
左クリックで操作を確定して進みます。

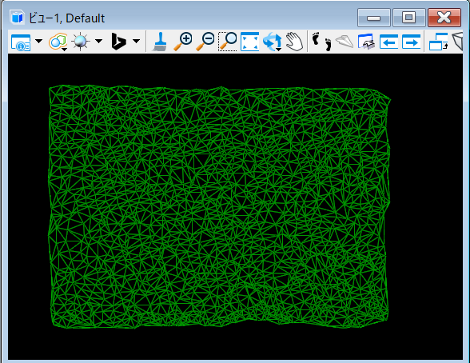

9．処理が終わると、座標SIMA形式データを基にした三角網の地形が作成されます。
メモ

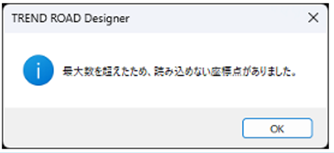

一度に取り込める最大数は3,000点のため、超過した場合は以下のメッセージが表示されます。
