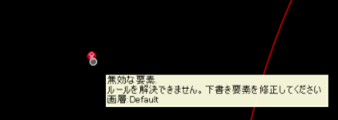

ビュー上に「無効な要素。ルールを解決できません。下書き要素を修正してください」という赤い×印のエラーマークが表示されることがあります。通常はエラー内容が含まれる要素を削除することでエラーマークごと削除できますが、削除する要素が見当たらない場合は次の手順で削除します。

1．警告マークを選択し、プロパティを開きます。

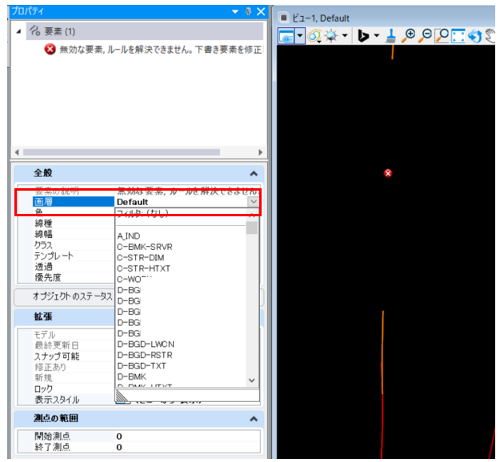

2．［全般］サブメニューの［画層］から、現在のdgnファイル内で使用していない画層を選択します。
この例では「A_IND」を指定します。

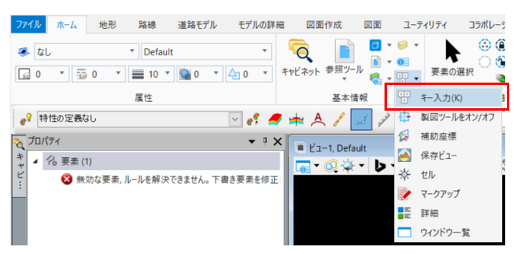

3．［ホーム］タブー［基本情報］グループー［続き］ー［キー入力］をクリックします。

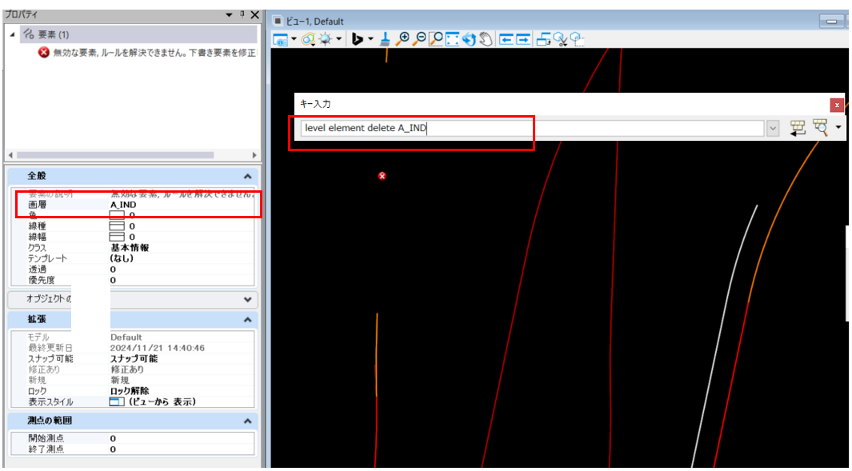

4．「level element delete A_IND(選択した画層名)」をキー入力し、Enterキーで実行します。
画層内にある要素が全て削除され、エラーマークが削除されます。
